Açıklama

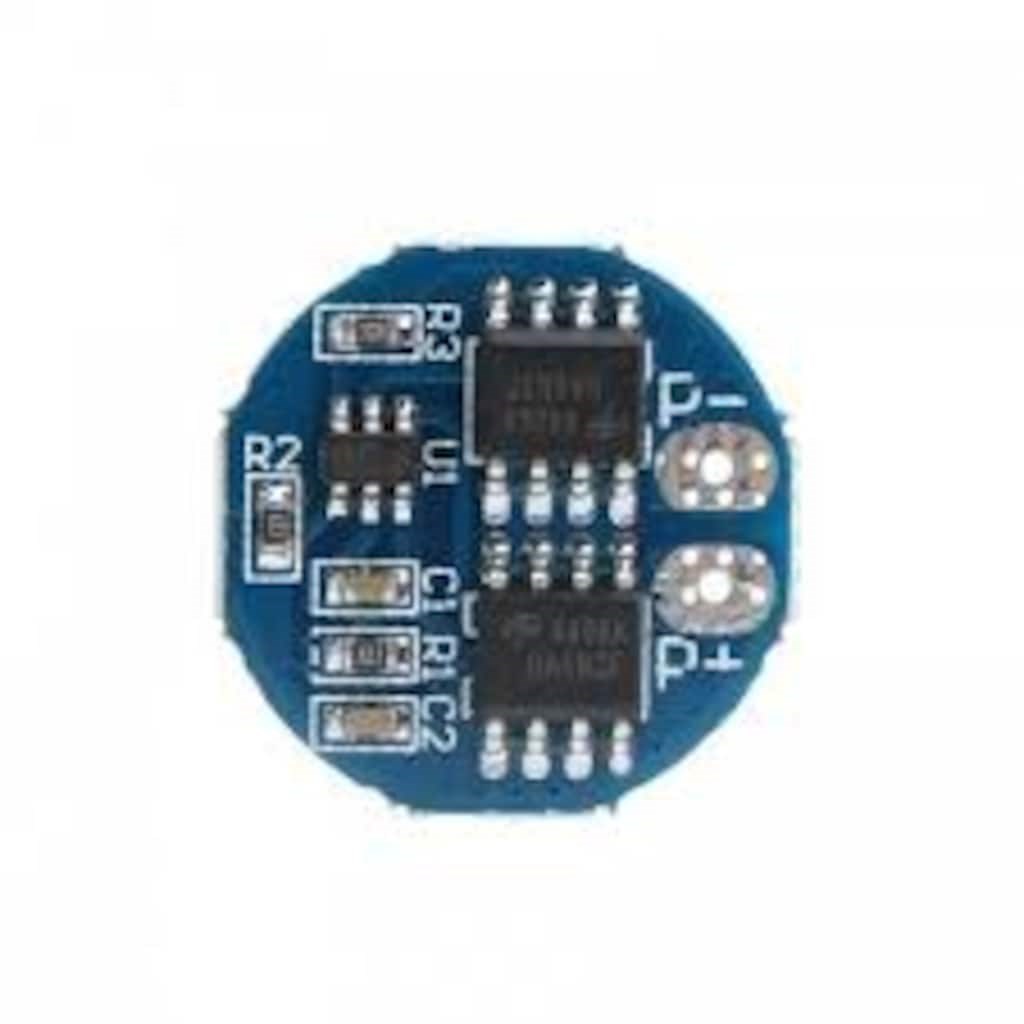

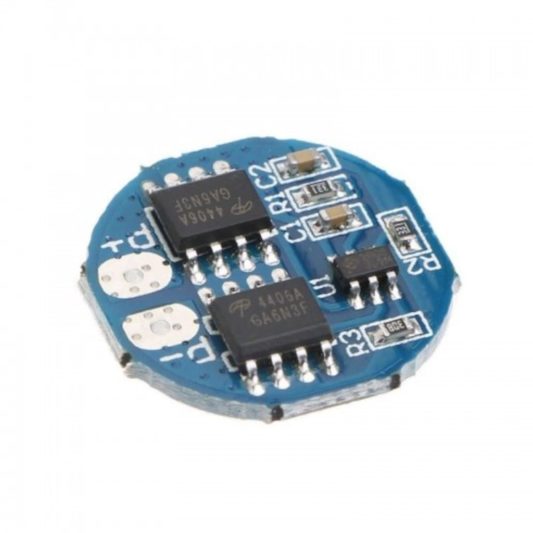

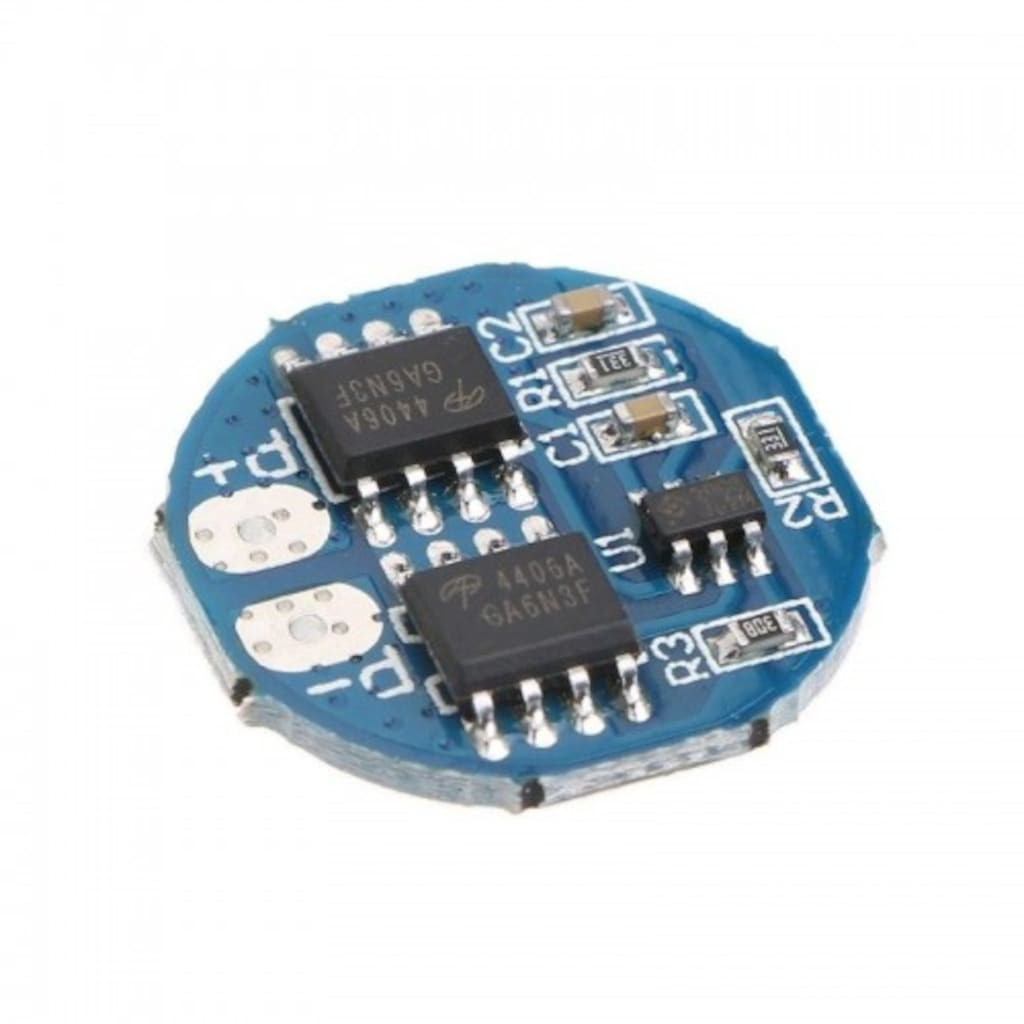

2S 5A Lityum Batarya BMS Koruma Kartı
2 Adet 18650 pil için uygundur. Pil şarj etmez. Pil koruması içindir. Balans görevini üstlenir.
Özellikler:
2 Adet seri lityum pil için koruma devresi.
Aşırı şarj koruması.
Aşırı deşarj koruması.
Kısa devre koruması.
Aşırı akım akma koruması.
Aşırı şarj voltajı: 4.25 – 4.35V ±0.05V
Aşırı deşarj gerilimi: 2.3 – 3.0V ±0.05V
Maksimum sürekli şarj akımı: 5A
Boyut: Çap 17,5 mm

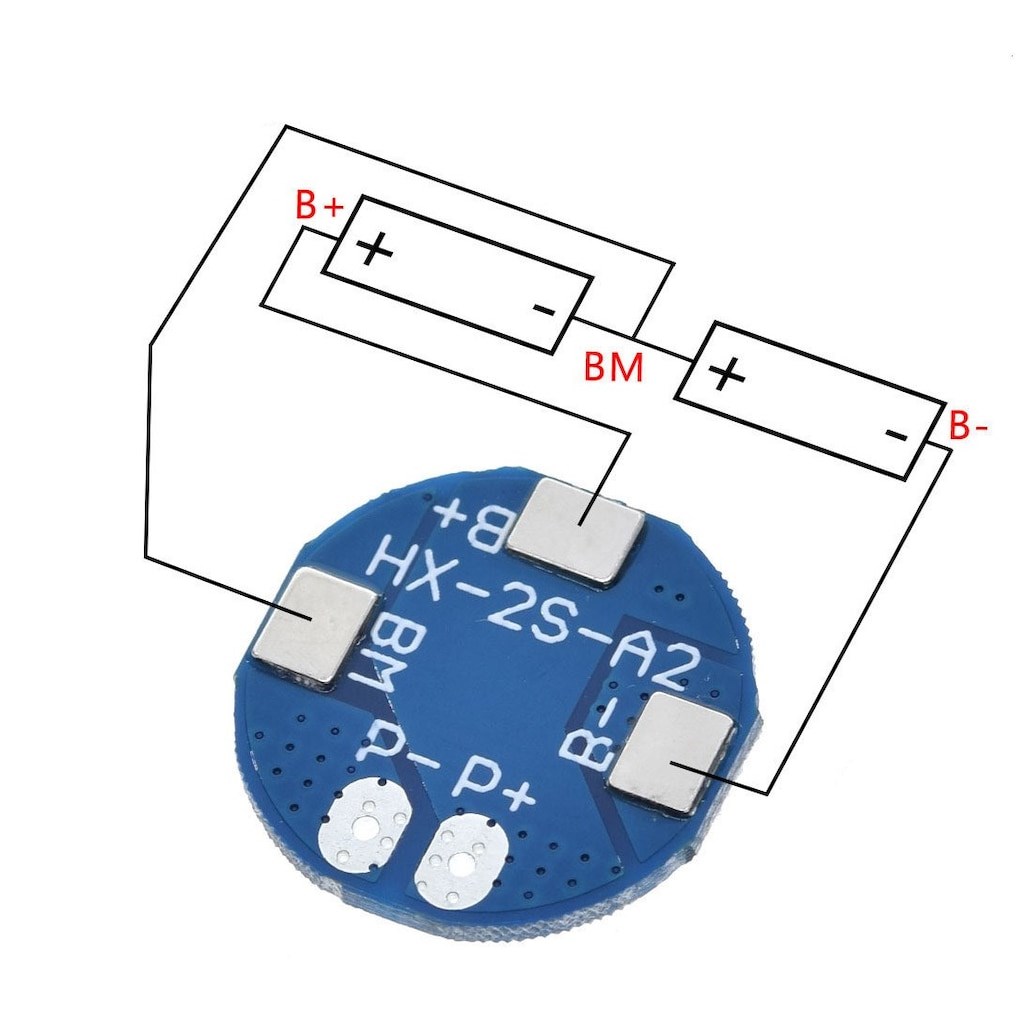

Kart Bağlantıları: Lütfen 5 numaralı resimi inceleyiniz.
B+ Pil + bağlantısı
B- Pil – bağlantısı
BM Pil 1 ve Pil 2 arasındaki bağlantı
P+ Şarj ve yük bağlantısı için ortak nokta. Pozitif uç bağlanır.
P- Şarj ve yük bağlantısı için ortak nokta. Negatif uç bağlanır.
Özellikler:
Yüksek hassasiyetli voltaj algılama devresi;
Yüksek voltaj cihazı kullanarak şarj terminali;
Dahili üç kademeli aşırı akım algılama devresi (aşırı akım 1, aşırı akım 2, yük kısa devresi);
MOS transistör batarya şarjını ve deşarjını kontrol edebilir;
Düşük bekleme akımı tüketimi.
Parametre:
Kısa devre koruması: korunabilir, şarj kurtarma gerekli
Aşırı şarj koruması
Aşırı deşarj koruması
Aşırı akım koruması
Şarj voltajı: 8,4V-9V
Aşırı Şarj Algılama Gerilimi: 4,25V – 4,35V ± 0,05V
Aşırı Boşalma Algılama Gerilimi: 2,3V – 3,0V ± 0,05V
Maksimum Çalışma Sürekli Akımı: 5A
Maksimum tepe akımı: 7A
Küçük akım: 10uA’dan az
Yaşam döngüsü: 50000 saatten fazla
Dahili Direnç: 300m’den az
Çalışma sıcaklığı: -40 — +50 ℃
Ebat: 17.5mm x 17.5mm x 3.2mm
Lehim ortak açıklaması:
B + akü pozitif kutbuna bağlı;
B- akünün negatif kutbuna bağlı;
BM, batarya 1 ve batarya 2 arasındaki bağlantı noktasına bağlanır.
P +, şarj / deşarj terminalinin pozitif terminaline bağlanır (şarj terminali / deşarj terminali paylaşılır)
P- Şarj / deşarj terminalini negatif bağlayın (şarj / deşarj terminalinde ortaktır).
Paket İçeriği:
1 Adet 2S 5A Lityum Batarya BMS Koruma Kartı
