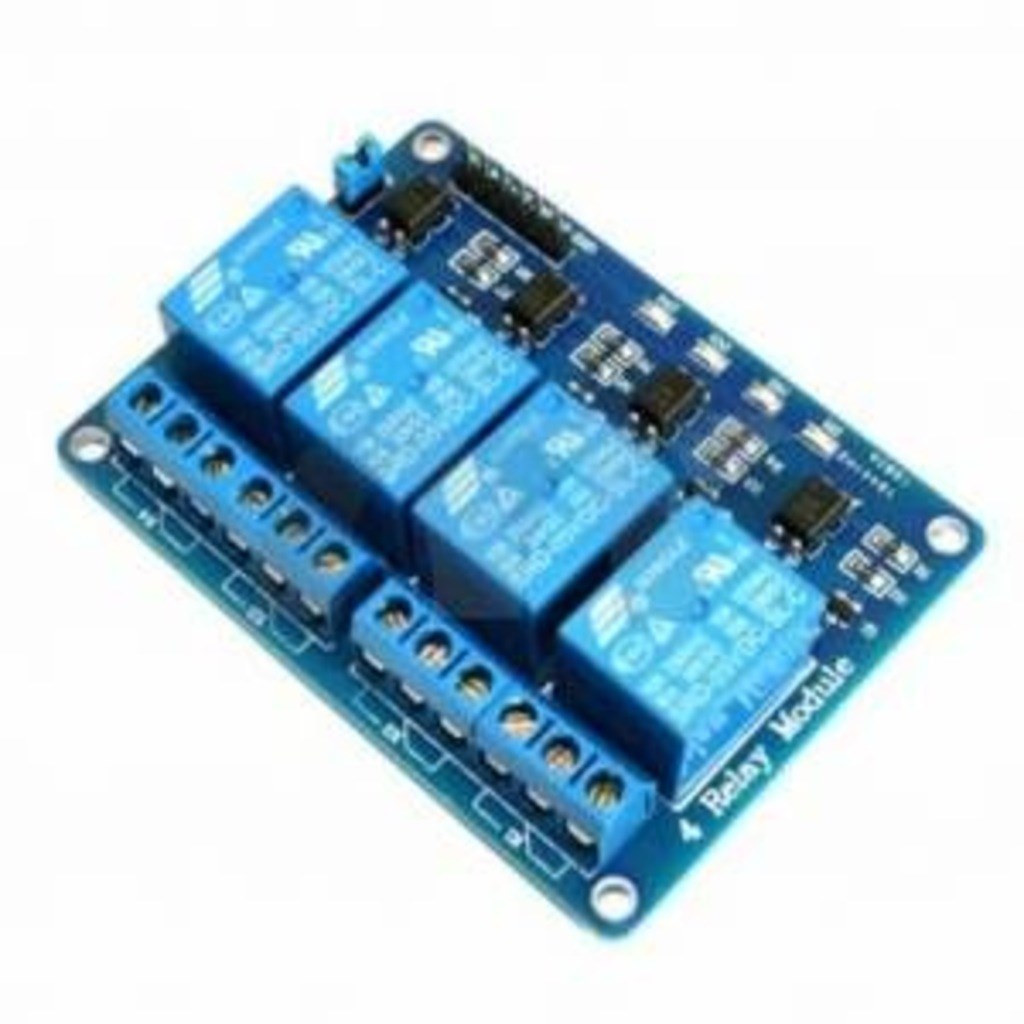

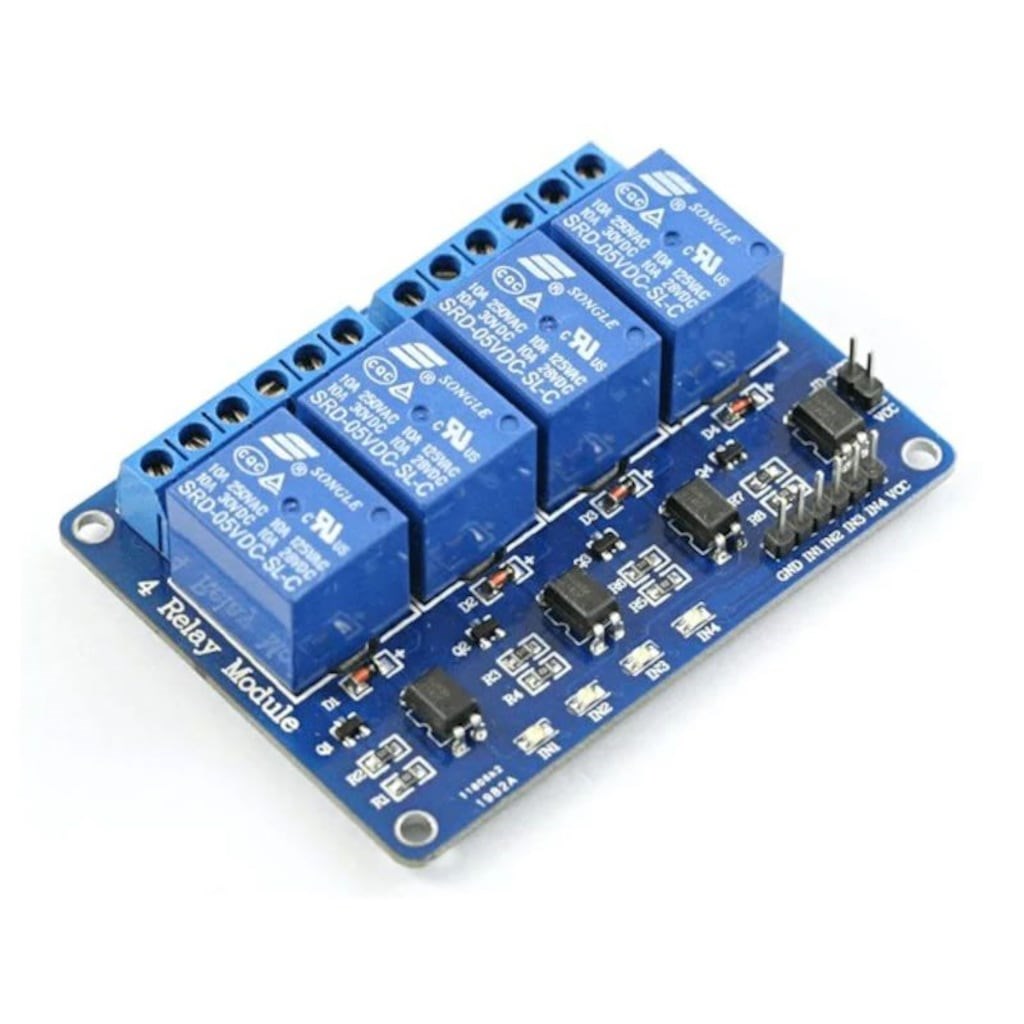

4 Kanal Röle Kartı 5v Röle 4lü Röle Modül Dört Kanal Röle Arduino
4 Kanal Röle Kartı 5v Röle 4'lü Röle Modülü Dört Kanal Röle Arduino Röle Modülü
4"lü role kontrol kartı, üzerindeki röleleri kontrol etmeniz için 5 volt sinyal giriş pinleri bulunmaktadır.
Buradan vereceğiniz sinyal ile rölelerin anahtar konumunu ayarlayabilirsiniz. Her bir rölenin anahtarlama durumunu
görebilmeniz için birer tane led bulunmaktadır. Bu özellik sayesinde rölelerin anahtarlama durumlarını görebilirsiniz.
Böylelikle üzerinden hem ac hem dc akım geçirilebilir.
Her röle mikrodenetleyeciden tetik sinyali sırasında 15 – 20mA"lik bir akım çekmektedir.
Röle basit bir açma/kapama anahtarıdır. Giriş voltajı 5 Volt olduğunda çalışır, giriş voltajı 0 Volt olduğunda kapanır.
Röle aynı zamanda izolasyon sağlayan elektromekanik bir komponenttir.
Kontrol (geliştirme) kartları ve shiled'ın bağlı olduğu düşük güç tarafıyla, röle modülünün çalıştığı yüksek güç tarafında,
röle yoluyla bağlantı koparılmıştır. Bu şekilde yüksek voltaj/akım koruması sağlanmış olur. Röle lojik 0(0V) ile tetiklenir.
ÖZELLİKLER:
30VDC veya 220VAC gerilimde 10A"e kadar akımı anahtarlayabilmektedir.
5V ile 1'li role kontrol kartının kontakları kontrol edilebilir.
Gövde yapısı kimyasal ortamlara veya yüksek sıcaklığa dayanabilecek şekildedir.
Kablo karmaşası ve lehimleme ihtiyacı olmadan rahat çalışma olanağı sağlar.
Ürün üzerinde 3 bağlantı terminali mevcuttur:
COM(Ortak uç),
NC (Normalde Kapalı),
NO (Normalde Açık). Bu terminaller tetikleme durumunda kısa devre veya açık devre olması istenilen durumlarda
kullanılabilmesi için dışarı alınmıştır.
Arduino kartlarla, ve üzerinde PIC, ARM, MSP430 MCU blulunan diğer kartlarla kolayca kullanılabilir.
Çeşitli hobi, endüstriyel ve robotik projelerde sıklıkla kullanılır.
Röle için kontrol ledleri bulunmaktadır. İletme ve kesim durumlarının bilgisini üzerindeki bir ledleri yakarak gösterir.
Bu ürünle tek bir lambayı , tek bir motoru ve ya yüksek voltaj ve akım gerektiren uygulamalarınızı yapabilirsiniz.
Kolay kullanımlı pratik bir üründür.
Ürünler fabrika çıkışlı test edilmiştir.
TEKNİK ÖZELLİKLER:
Boyutları: 10x7x3 cm,
Ağırlık: 60gr.
PAKET İÇERİĞİ:
1 x 4 Kanallı Röle Modül 5v
