Açıklama

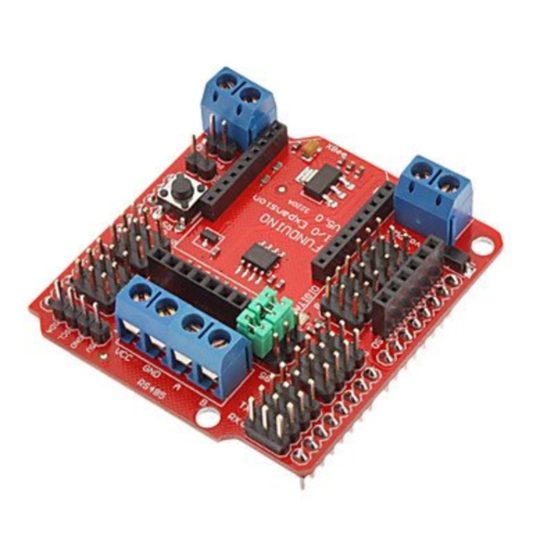

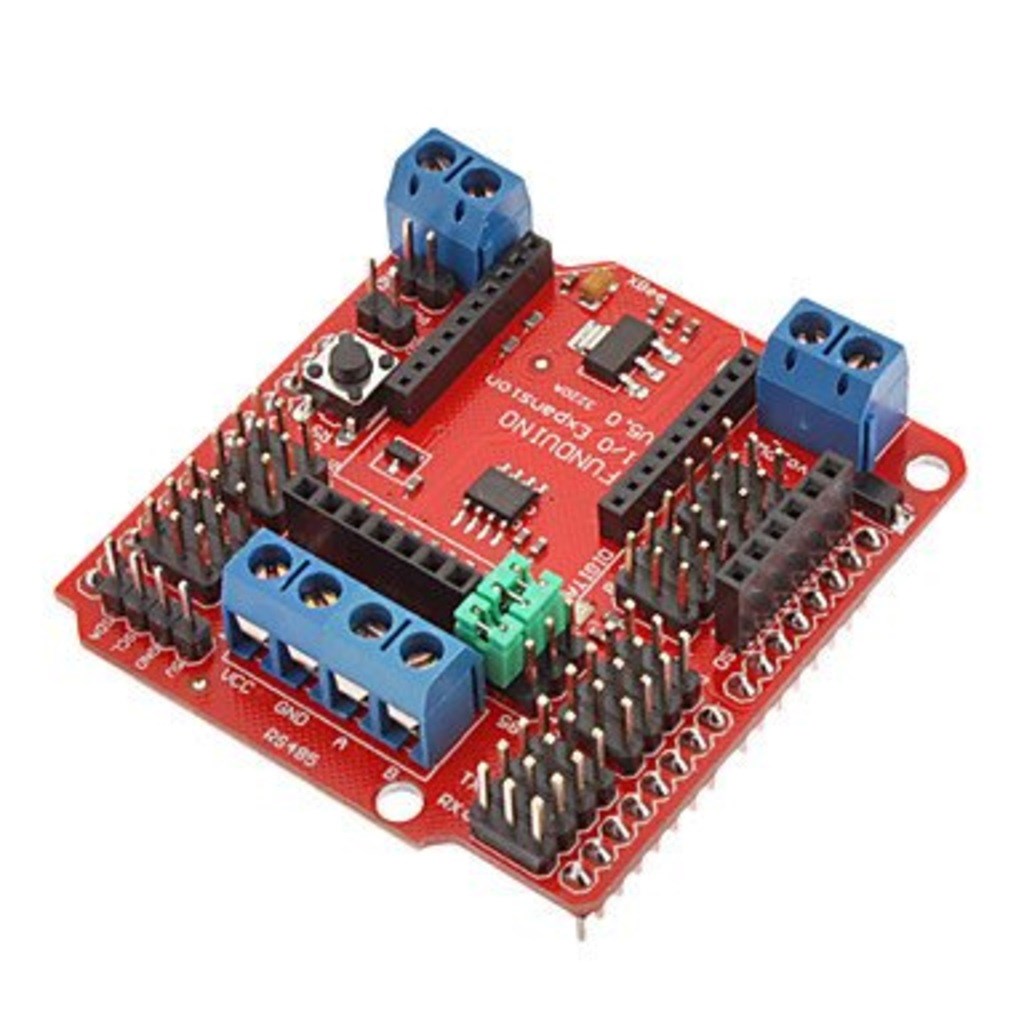

This is a great Arduino V5 IO Expansion/Xbee/Bluetooth/SRS485 Shield Board is evolving. This board supports Xbee?Bluetooth?Bluetooth…modules. It not only supports RS485, APC220, Bluetooth communication, servo control but also supports SD card which provides the ultimate functional expansion for Arduino so far.
Feature :
1. Expand 14 digital IO interface (12 steering gear interface)and power;
2. six analog IO interfaces and power;
3. One digital port interface for external power supply terminals;
4. Digital port external power supply and on-board electrical automatic switch;
5. One external power input terminals and one input needle;
6. RS485 interface (D0-RX, D1-TX, D2-EN)
7. Reset button;
8. Xbee wireless digital interface;
9. APC220 wireless digital interface;
10. IIC/the I2C/TWI interface (A4-SDA, A5-SCL);
11.3.3 V output port;
12. SD card module interface;
Arduino Xbee Sensör Bağlantı Kartı – IO Expansion Shield – Red + Black
Arduino XBee ve IO Genişletme Shieldi, Arduino ile kullanabilir, Xbee, Bluetooth, RS485 ve çeşitli sensör ve giriş/çıkış birimleri takılabilen IO kartıdır.Pinleri 3-pin (DATA-VCC-GND) yapısındadır. Sensör, servo bağlantıları beslenebilir.
-XBee bağlantısı için kart üzerinde standart pinler
-Bluetooth için APC & BT pinleri bulunur.
– Vin pinleri 7-12V arası gerilim ile Arduino pinine bağlıdır.
-RS485 için SP485 Half-Duplex RS485 Transceiver'i kullanılır.
-RS485/TTL Selection Jumpers la Arduino 0 ve 1. pinlerinin RS485 veya Xbee-Bluetooth bağlantısı yapılır
