CH340C TTL Seri Port ISS Indirme Modülü CH340G CH340T Için STM32

Stoktan Hızlı Gönderi

Fiyat:128,74

5 adet stokta

Miktar:
Stok kodu: CH340C-USB-TTL Kategoriler:

Açıklama

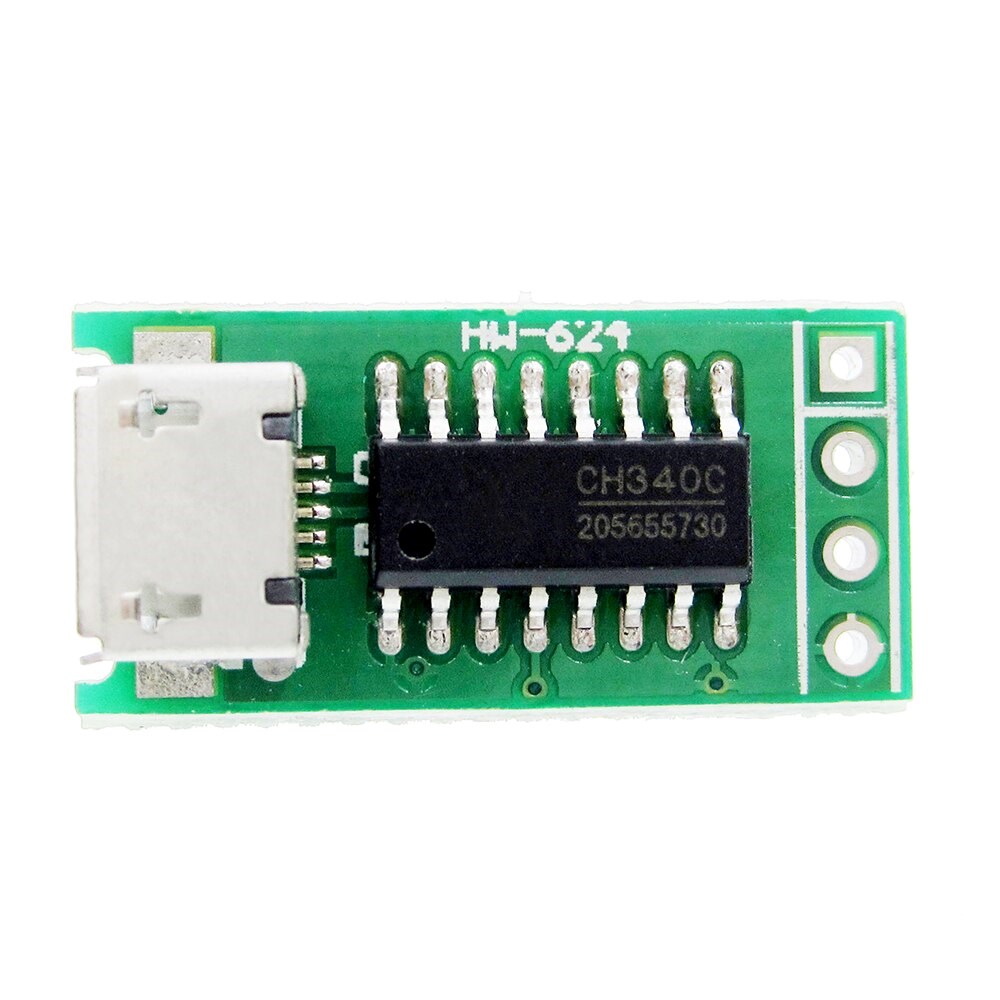

TTL seri modülüne çok küçük boyutlu bir USB, modül mikro USB, modül genişliği ve android veri kablosu fiş genişliği ile uyumlu android veri kablosu arayüzü kullanır, kullanmak için doğrudan veri hattı mikro usb fişine takılı, çok küçük ve kullanışlı. A tipi USB erkek konnektör kullanımı ile karşılaştırıldığında doğrudan pc'ye takılı USB TTL modülü, bu modül geliştirme kurulu ve diğer seri cihazlar daha uygun bağlamak için.

CH340C çipine ve CH340G, CH340T çipine dayanan modül tam olarak aynı. Modül STC mikrodenetleyici ve diğer destek seri indirme programı mikrodenetleyici indirme programı veya bir PC ve mikrodenetleyici seri iletişim hattı, istikrarlı ve güvenilir olarak kullanılabilir.


Ürün özellikleri

1) çip: CH340C
2) çalışma gerilimi: 5 V veya 3.3 V
3) veri bitleri: 5bit, 6Bit, 7bit, 8bit
4) bitleri durdur: 1,2
5) doğrulama: tek, hatta, hayır, işaret, alan
6) İletim hızı: 50 ~ 2 MHz
7) akım sınırlama sigortası: 500ma
8) İşletim sistemi: Windows xp, win7, 8,10
9) çalışma sıcaklığı:-40 ° ~ 85 °
10) boyut: 10.4mm x 28.5mm

1) sürücü IC

CH340, USB bağlantı noktasını yazdırmak için seri veya usb'ye ulaşmak için bir USB veri yolu adaptör çipidir.
CH340 dahili bağımsız telsiz tamponu, simplex, yarım çift yönlü veya tam çift yönlü asenkron seri iletişim desteği. Seri veriler bir düşük seviyeli başlangıç biti, 5, 6, 7 veya 8 veri biti, bir veya iki üst düzey durdurma biti içerir. ve tek parite/hatta parite/bayrak kontrolü/boş testi destekler.
CH340 desteği ortak iletişim baud hızı: 50,75, 100,110,134.5, 150,300,600,900, 1200,1800, 2400,3600, 4800,9600, 14400,19200, 28800,33600, 38400,56000, Lt;/RTI & gt; ve & lt; RTI ID = 0.0 & gt;

2) geliştirme kurulu güç kaynağı

CH340 çip 5 V besleme voltajını veya 3.3 V besleme voltajını destekler. 5 V çalışma voltajı kullanırken, CH340 çip VCC pin girişi 5 V güç kaynağı ve V3 pin, 0.1 uF güç ayırımı capacitor satörünün harici bir kapasitesi olmalıdır. 3.3 V çalışma voltajı kullanırken, harici giriş 3.3 V güç kaynağı iken, CH340 çip V3 pin VCC pin ile bağlanmalıdır, ve diğer devrelere bağlı CH340 çipi ile 3.3 V çalışma voltajını geçemez.
Modül varsayılan 5 V çalışma gerilimi, USB arayüzünden çip voltajı, 3.3 V çalışma voltajına geçmek istiyorsanız, modülü 5 V geri vermeniz gerekir, orta noktaya geçmek için 3.3 V çalışma voltajı seçim noktası ve başka bir nokta kısaltılmış. Bu noktada modül girişine VCC ayakları gerekir 3.3 V güç kaynağı, modül çalışabilir.


Paket içeriği:

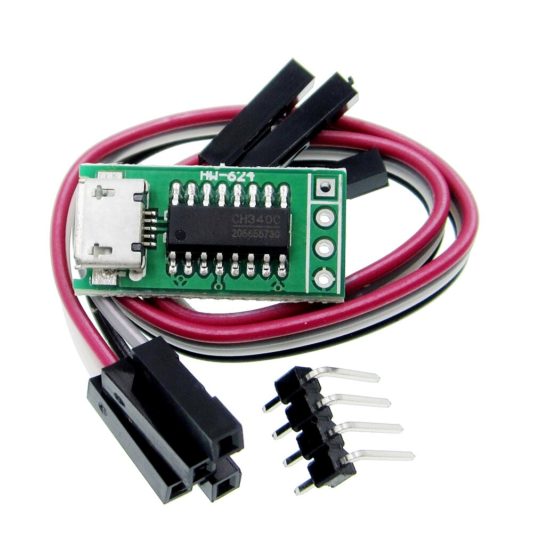

1 x CH340C/CH340T mikro usb TTL seri Port iss indir modülü için 51 STM32
