Açıklama
Açıklama:
STM32F051C8 çekirdek kurulu taşıma bir STM32F051C8 çip. En temel devre MCU, dahil olmak üzere güç kaynağı modülü, sıfırlama devresi, indir devre, vb. kurşun için tüm I/O portu kaynakları. Satır iğne aralığı 2.54mm, küçük boyutu, kullanıcının erişim sistemi için uygun.
Özellikleri:
MCU: STM32F051C8T6
Çekirdek: Cortex-M0 32-bit
Depolama Kaynak: 64 K Flash, 8KB SRAM
Sınırlı Kristal Osilatör: 8 MHz
Hata ayıklama Indir Arayüzü: SWD
Güç kaynağı kurulu: Mini-USB DC-5V.

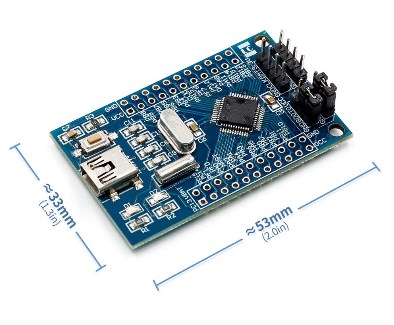

Kurulu boyutu: 33mm * 53mm
Özelliği:
(1) SWD arayüzü, indirme ve hata ayıklama destek.
(2) UART arayüzü, indir ve iletişim desteği.

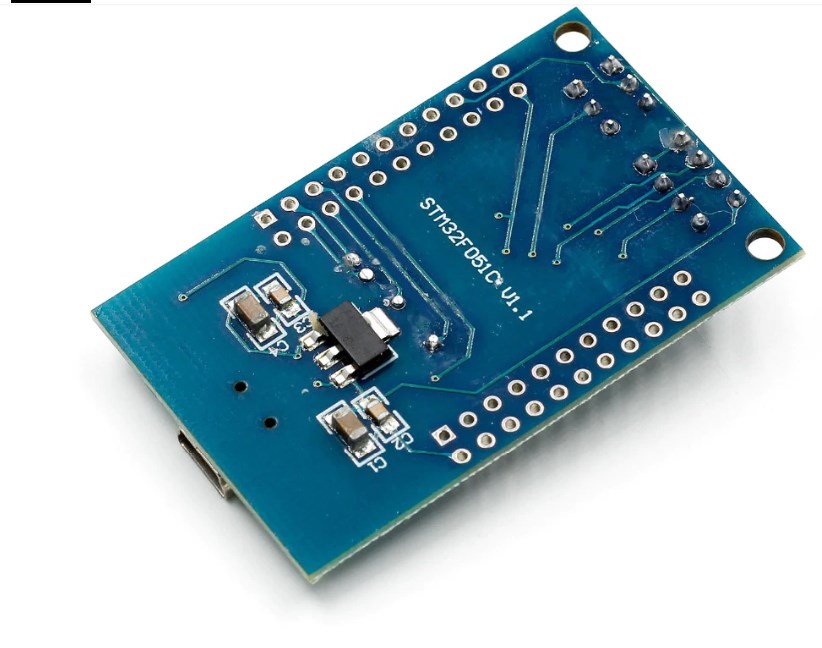

(3) on-board ASM1117-3.3 V gerilim regülatör çip;
(4) MCU pin arayüzü, VCC açar, GND ve tüm I/O, uygun bağlantı çeşitli modülleri ile.
(5) güç gösterge ışığı (kırmızı LED).
(6) yeşil LED ışık için düşük seviye I/O (PC13), test için kullanılabilir;
(7) sıfırlama düğmesi
Talimatları:
Bu geliştirme taşıma bir STM32F051C8T6 çip, tüm pimleri çip yol açar kullanıcı için uygun genişletmek için diğer modülleri. USB mini bağlantı noktası ve reset düğmesi. Bir SWD arayüzü indirmek ve simülasyon kullanıcı için uygun.
Paket içeriği:
1 x KOL Cortex-M0 STM32F051C8T6 STM32 Çekirdek Kurulu
