DRV8833 Çift Motor Sürücü 1A TB6612FNG, Arduino

Açıklama

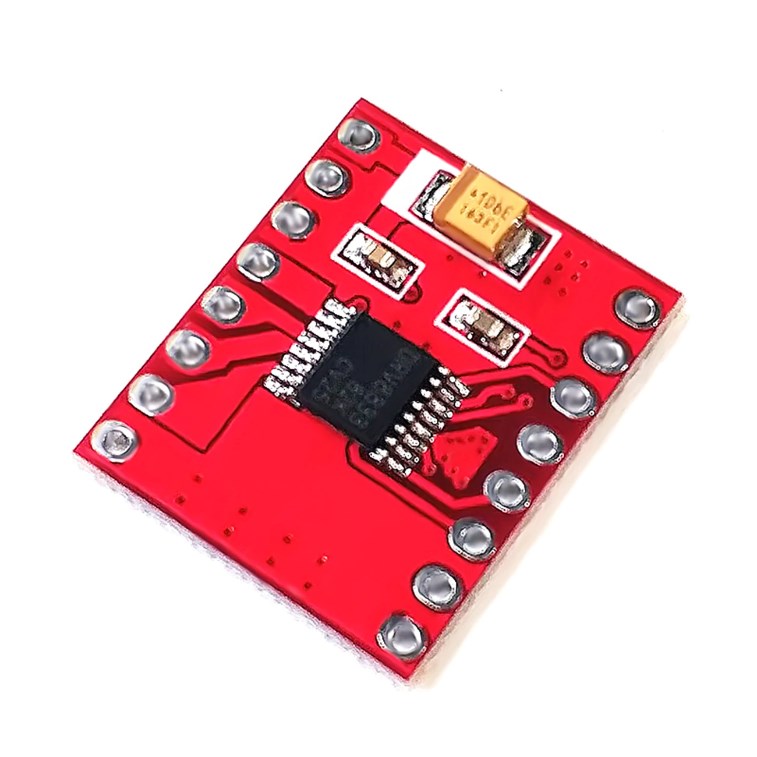

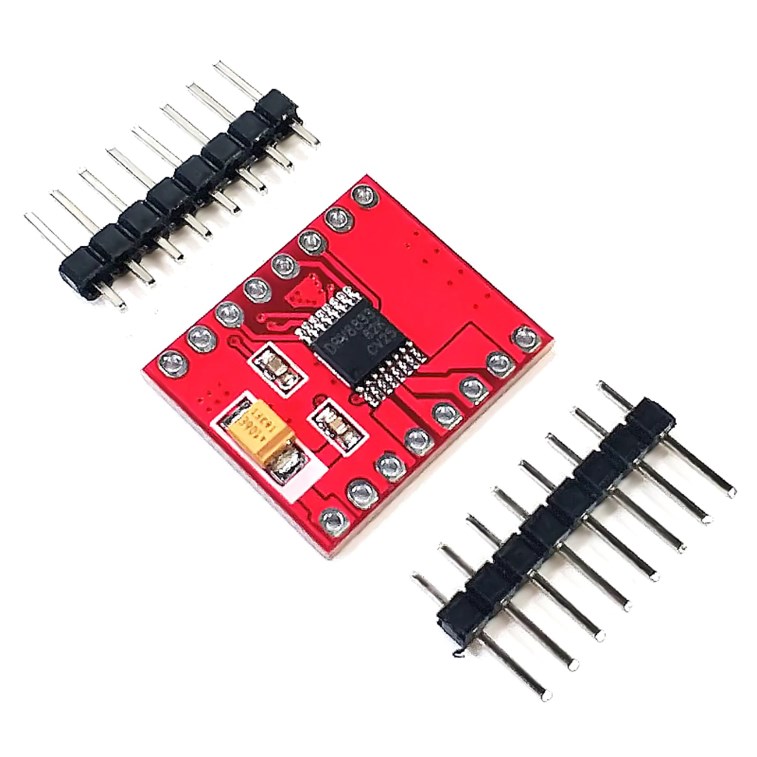

DRV8833 Çift Motor Sürücü 1A TB6612FNG, Arduino

Boyut: 18 * 21mm

Giriş voltajı: 2,7 V – 10,8 V

Tek H köprüsünün çıkış akımı: 1.5A, iki DC yavaşlama motorunu çalıştırabilir.

Dahili aşırı akım koruması, kısa devre koruması, düşük voltaj kilidi ve aşırı sıcaklık koruması. Düşük güçte uyku modu ile.

Uygulama: DC motoru 1.5A altında ve 4 telli step motor çalıştırabilir.

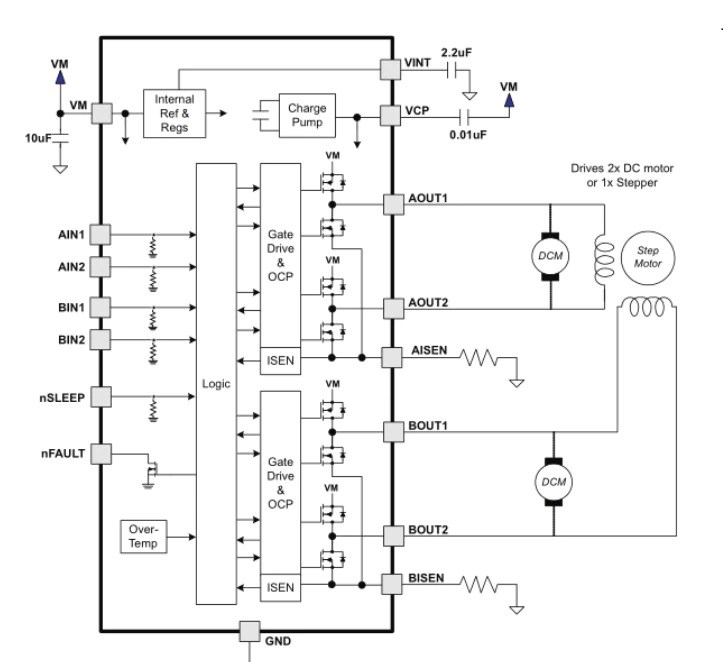

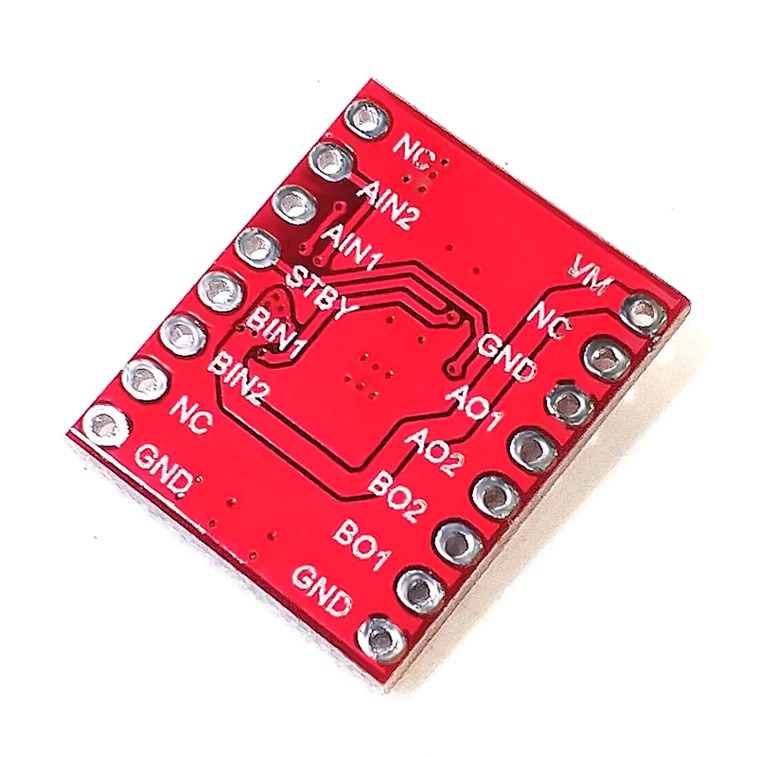

Pin açıklaması:

Ani1: AO1’in mantıksal giriş kontrol portu, seviye 0-5V.

Ain2: AO2’nin mantıksal giriş kontrol portu, seviye 0-5V.

Bni1: Bo1’in mantıksal giriş kontrol portu, seviye 0-5V.

BIN2: Bo2’nin mantıksal giriş kontrol portu, seviye 0-5V.

AO1 ve AO2, bir DC motorun iki pinine bağlanan bir H-köprü çıkış portudur.

Bo1 ve Bo2, başka bir harici doğrudan motorun iki fitine bağlanan iki H-köprü çıkış portudur.

GND: zemin.
VM: çip ve motor güç kaynağı pimi, voltaj aralığı 2,7 V – 10,8 v.
STBY: topraklanmış veya askıya alınmış çip çalışmıyor, çıkış yok, 5V’a bağlı; 0-5V seviyesi.
