Açıklama

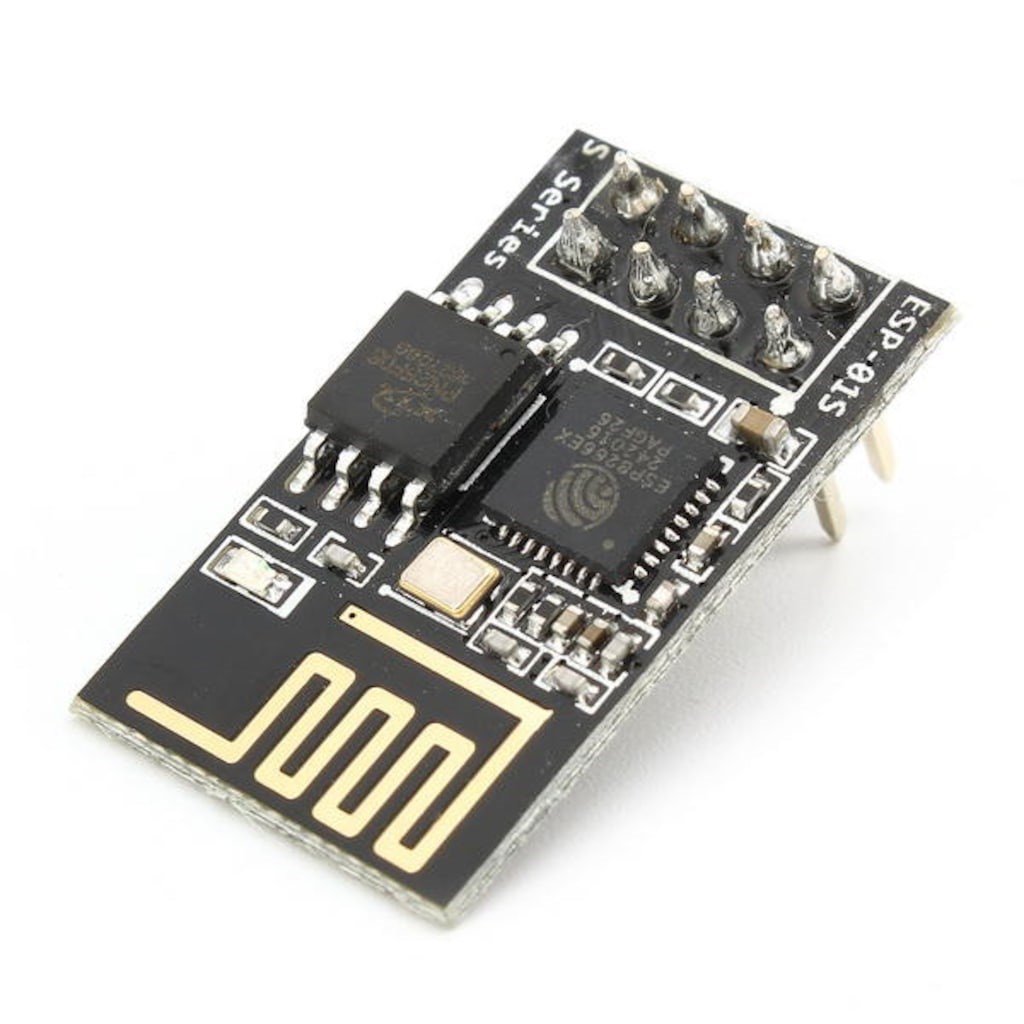

ESP8266 ESP-01S Wifi Serial Alıcı Verici Modülü
ESP8266, yeni bağlantılı dünya ihtiyaçları için tasarlanmış oldukça entegre bir çiptir. Uygulamayı barındırabilmesine veya tüm Wi-Fi ağ işlevlerini başka bir uygulama işlemcisinden yönlendirebilmesine olanak tanıyan eksiksiz ve kendine yeten bir Wi-Fi ağ çözümü sunar.
ESP8266, çalıştırma süresince minimal ön yükleme ve minimal yükleme ile GPIO%27ları aracılığıyla sensörler ve diğer uygulama özellikli cihazlarla entegre olmasını sağlayan güçlü dahili işleme ve depolama yeteneklerine sahiptir. Yüksek derecede on-chip entegrasyonu minimal dış devreye imkan tanır ve ön uç modülü de dahil olmak üzere tüm çözüm minimum PCB alanını alacak şekilde tasarlanmıştır.
Karşılık Gelen Arayüz:
- SDIO 2.0, SPI, UART
- 32-pin QFN paket
- Entegre RF switch, balun, 24dBm PA, DCXO ve PMU
- Entegre RISC işlemci, çip üzeri hafıza ve dış hafıza ara yüzleri
- Entegre MAC/baz bandı işlemcisi
- Hizmet Kalitesi yönetimi
- Yüksek
- Tüm dahili sarf malzemeleri için on-chip düşük düşüşlü doğrusal regülatörler
- Sahte parazitsiz saat oluşturma mimarisi
- Entegre WEP, TKIP, AES ve WAPI motorları
Özellikler
- 802.11 b/g/n
- Wi-Fi Direct (P2P), soft-AP
- Entegre TCP/IP protokol yığını
- Entegre TR switch, balun, LNA, güç amlifikatörü ve eşleşen ağlar
- Entegre PLL, regülatör, DCXO ve güç yönetim birimleri
- 802.11B modunda +19.5dBm çıkış gücü
- Sızıntı akımını <10uA%27ya kadar azaltın
- Entegre düşük güç 32-bit CPU uygulama işlemcisi olarak kullanılabilir.
- SDIO 1.1/2.0, SPI, UART
- STBC, 1×1 MIMO, 2×1 MIMO
- A-MPDU & A-MSDU kanal birleştirme & 0.4ms koruma aralığı
- Uyanma ve iletim paketleri <2ms
- Standby güç tüketimi <1,0mW (DTIM3)
