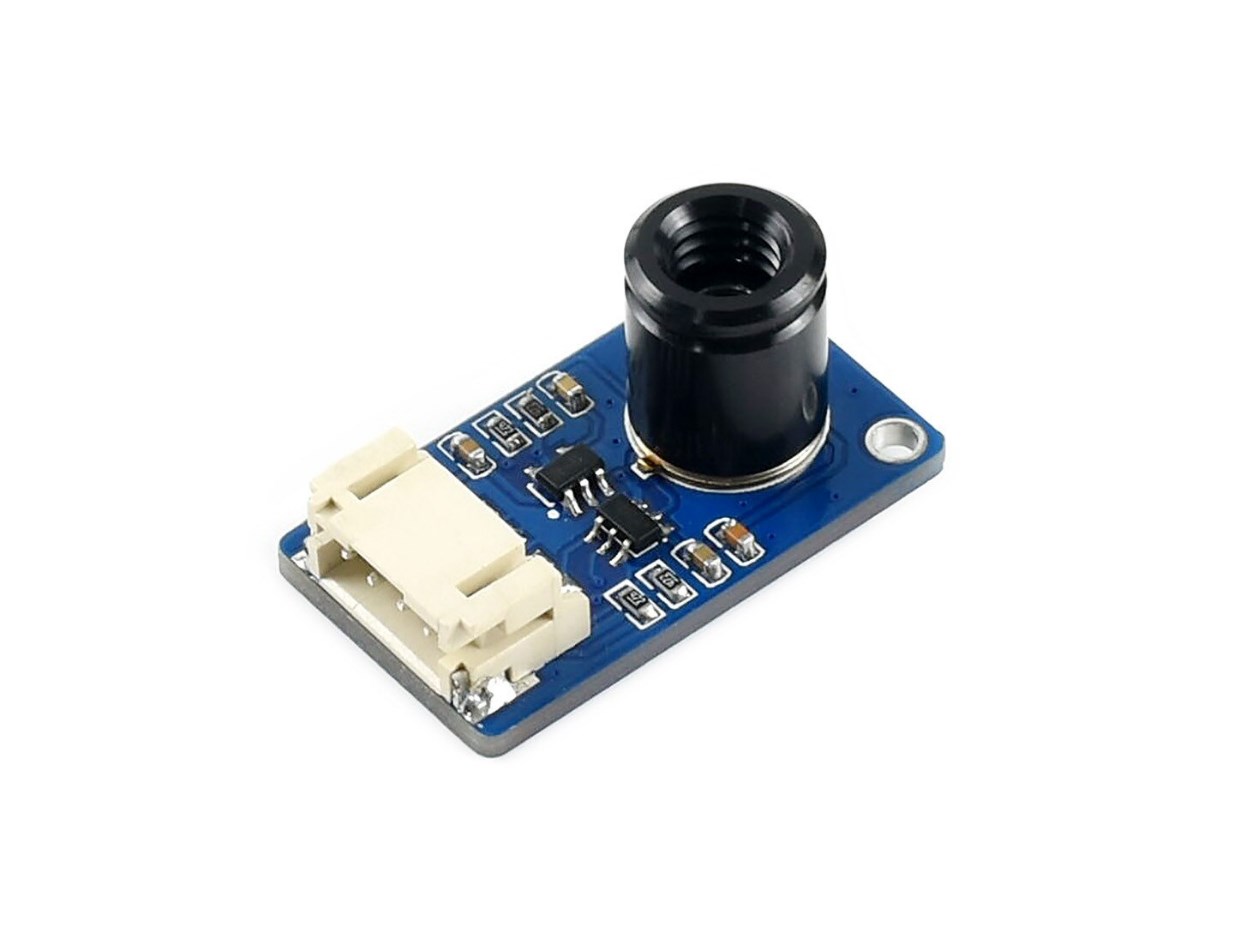

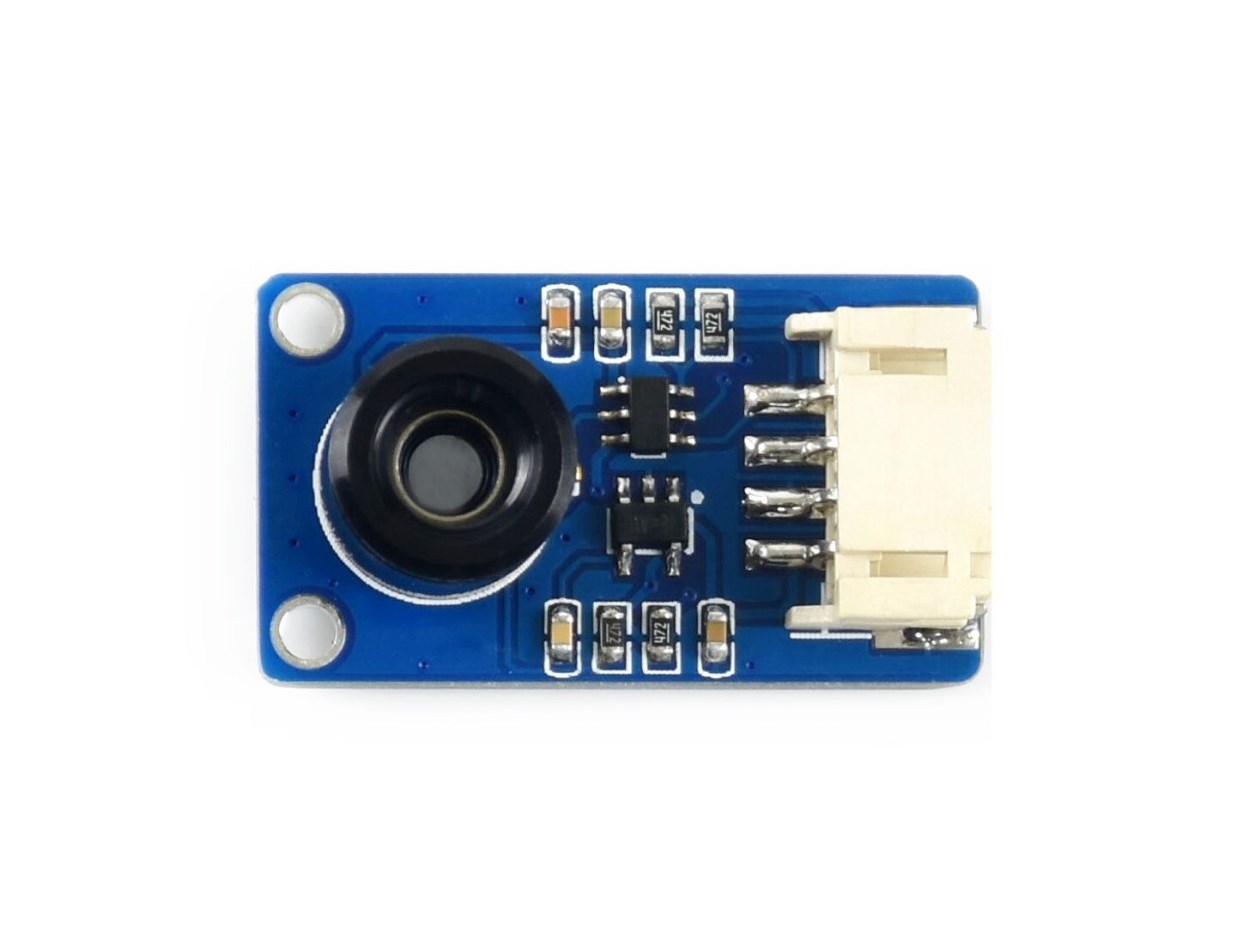

MLX90640 IR Array Termal Görüntüleme Kamerası 32×24 Piksel 55° FOV I2C Arayüz Haberleşme
Bu, I2C arayüzü ile iletişim kurarak 32 × 24 piksel, 55 ° görüş alanı, IR dizisi termal görüntüleme kamerası. 3.3V/5V çalışma voltajı ile uyumludur, Raspberry Pi/Arduino(ESP32)/STM32, vb. Gibi ana bilgisayar platformlarını destekler.
MLX90640 uzak kızılötesi termal sensör dizisini kullanarak, bu modül görüş alanındaki nesnelerin IR dağılımını algılayabilir, verileri hesaplama ile nesnelerin yüzey sıcaklığına dönüştürebilir, ve sonra termal görüntüler üretin. Küçük form faktörü nedeniyle, çeşitli endüstriyel veya akıllı kontrol uygulamalarına kolayca entegre edilebilir.,
Özellikler
- MLX90640 uzak kızılötesi termal sensör dizisini, 32 × 24 pikseli kullanır
- I2C arayüzü ile iletişim kurmak, hızlı modda yapılandırılabilir (1MHz veri hızına kadar)
- Gürültü eşdeğer sıcaklık farkı (NETD) 0.1K RMS @ 1Hz yenileme hızı
- Dahili voltaj çevirmeni, 3.3V/5V çalışma gerilimi ile uyumlu
- Geliştirme kaynakları ve el kitabı ile birlikte gelir (ahududu Pi/Arduino(ESP32)/STM32 için örnekler)
Özellikler
- Çalışma gerilimi: 3.3V/5V
- Çalışma akımı: <23mA
- İletişim arayüzü: I2C (adres 0x33)
- Görüş alanı (yatay × dikey):
- MLX90640-D55 termal kamera: 55 ° × 35 ° (dar açı FOV, uzun menzilli ölçüm için uygun)
- MLX90640-D110 termal kamera: 110 ° × 75 ° (geniş açı FOV, kısa menzilli ölçüm için uygun)
- Çalışma sıcaklığı: -40 ℃ ~ 85 ℃
- Hedef sıcaklık: -40 ℃ ~ 300 ℃
- Çözünürlük: ± 1 ℃
- Yenileme hızı: 0.5Hz ~ 64Hz (programlanabilir)

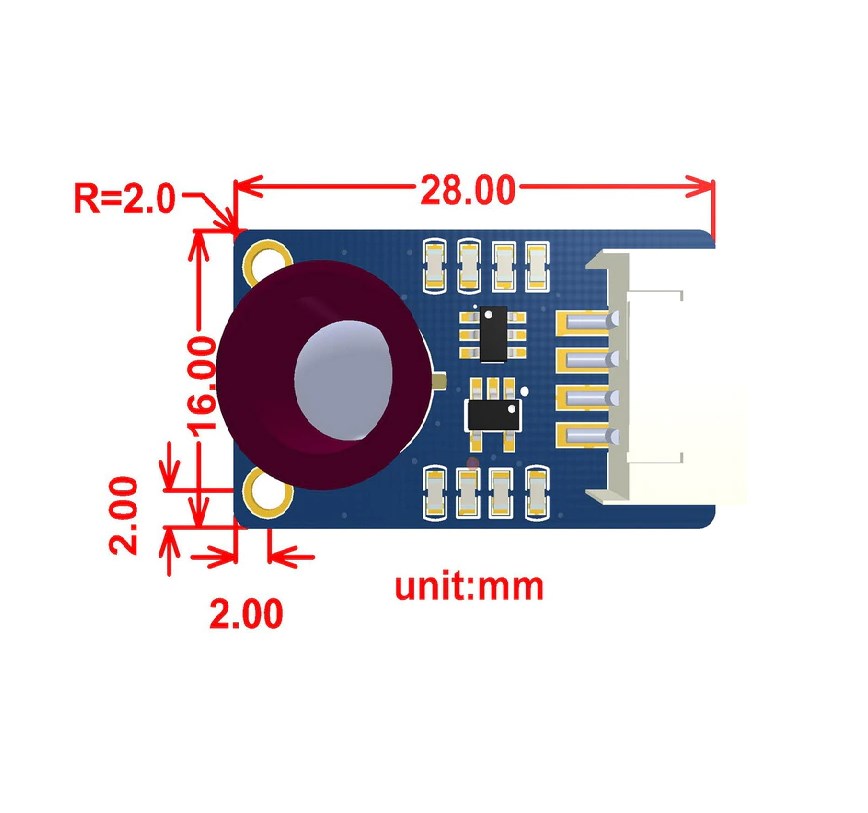

- Boyutlar: 28mm × 16mm
- Montaj deliği boyutu: 2.0mm
Uygulamalar
- Yüksek hassasiyetli temassız sıcaklık ölçümleri
- IR termal görüntüleme cihazları, IR termometreler
- Akıllı ev, akıllı bina, akıllı aydınlatma
- Endüstriyel sıcaklık kontrolü, güvenlik izleme, intrude/hareket algılama
Pinouts
MCU ile çalışma durumunda:
- VCC↔3.3V / 5V
- GND↔GND
- SDA↔MCU.I2C veri hattı
- SCL↔MCU.I2C saat hattı
Örnek

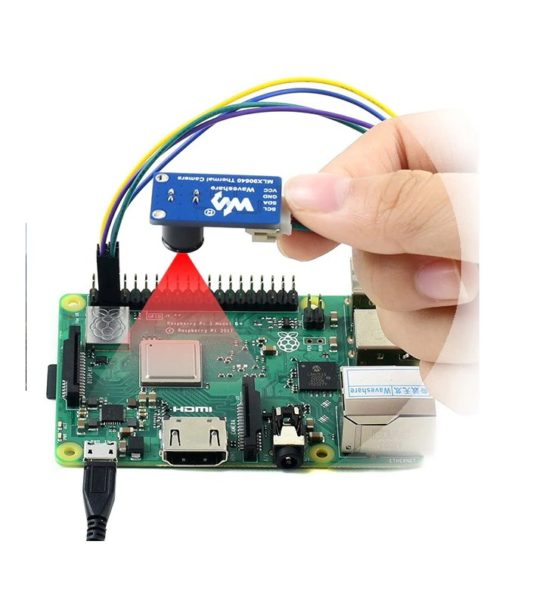

Ahududu pi’nin IR termal görüntülerini üretmek
