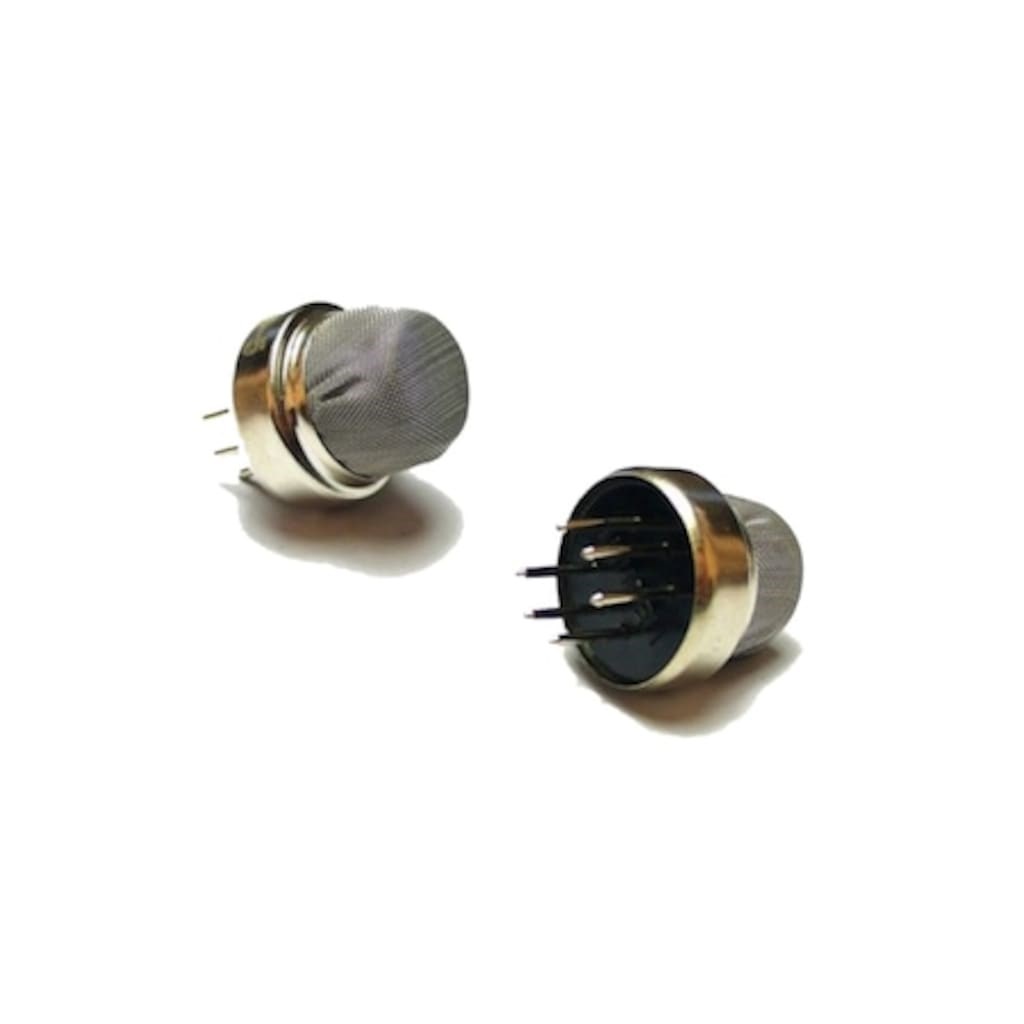

MQ-2 Gaz ve Duman Algılayıcı Sensör MQ 2 Arduino Sensörü
MQ2 Gaz ve Duman Algılayıcı Sensör havadaki gaz varlığını saptayıp, konsantrasyonunu ölçerek analog voltaj çıkışı olarak veren bir sensör modülüdür. Gaz konsantrasyonu ölçme menzili 300ppm ile 10000ppm arasındadır.
MQ2 Yanıcı Gaz ve Duman Algılayıcı Sensör, -100C ve 500C arasında çalışabilir ve 5V besleme ile 150mA’den daha az akım çeker.
Sensörün ısıtma (H) pinlerine 5V bağlamak, sıcaklığını çalışabileceği seviyede tutmak için yeterlidir. A ya da B pinlerine 5V bağlamak sensörün diğer pinlerine analog voltaj sağlamasına neden olur. Çıkış pinleriyle toprak pinleri arasındaki rezistif bir yük ekleyerek sensörün hassasiyetini ayarlamak mümkündür. Rezistif yükü kendi uygulamanız için datasheet içindeki denklemlere göre kalibre etmeniz gerekmektedir, ancak 20 kΩ başlangıç için uygun bir rezistif yüktür.
Özellikler
- Geniş alanda yüksek gaz hassasiyeti
- LPG, Propan ve Hidrojene yüksek hassasiyet
- Uzun ömür, düşük maliyet
- Basit sürücü devre
Teknik Özellikler
- Ölçtüğü Gaz: Gaz ve Duman
- Ölçme Konsantrasyonu: 300-10000ppm Gaz
- Besleme voltajı: <24V
- Isıtıcı Voltajı: 5.0V ± 0.2V (Yüksek)
- Yük Direnci: Ayarlanabilir
- Isıtıcı Direnci: 31Ω ± 3Ω
- Isıtıcı Güç Sarfiyatı: <900mW
