STM32 Geliştirme Kartı CAN RS485 STM32F103VET6 Sistem ARM MCU

Açıklama

STM32 Geliştirme Kartı CAN RS485 STM32F103VET6 Sistem ARM MCU

 Çekirdek: Cortex-M3 32 bit RISC;
 Çalışma frekansı: 72MHz, 1.25 DMIPS / MHz;
Çalışma gerilimi: 2-3.6V;
 Ambalaj: LQFP100; G / Ç bağlantı noktası: 80;
 Depolama kaynakları: 512kB Flash, 64kB RAM (E sonek belleğine sahip 103V);
Arayüz kaynakları: 3xSPI, 5xUSART, 2xI2S, 2xI2C, 1xFSMC, 1xLCD, 1xSDIO, 1xUSB, 1xCAN;
Analogdan dijitale dönüşüm:
 3xAD (12 bit, 1us, 16 kanal), 2xDA (12 bit);

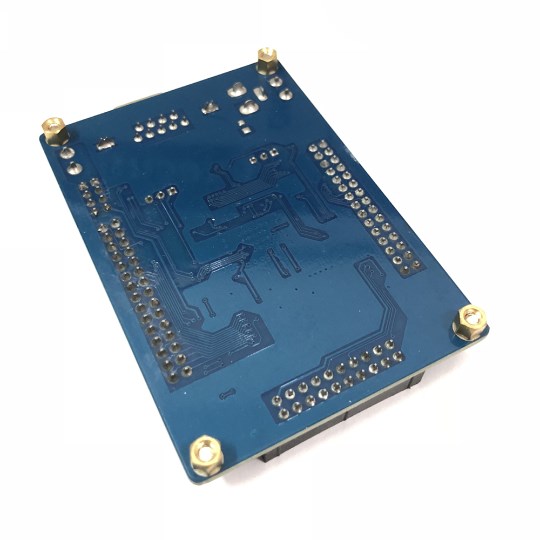

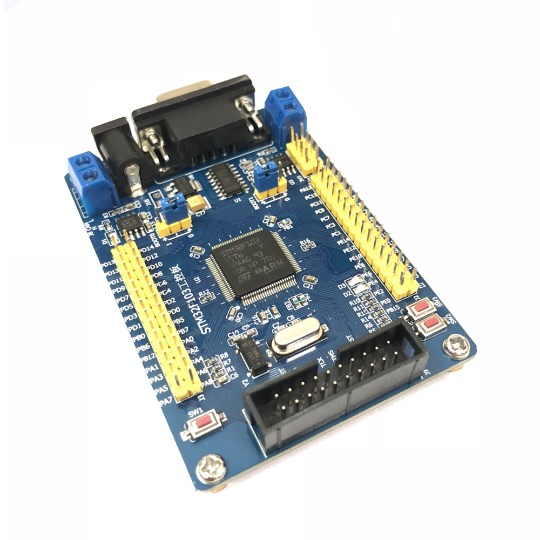

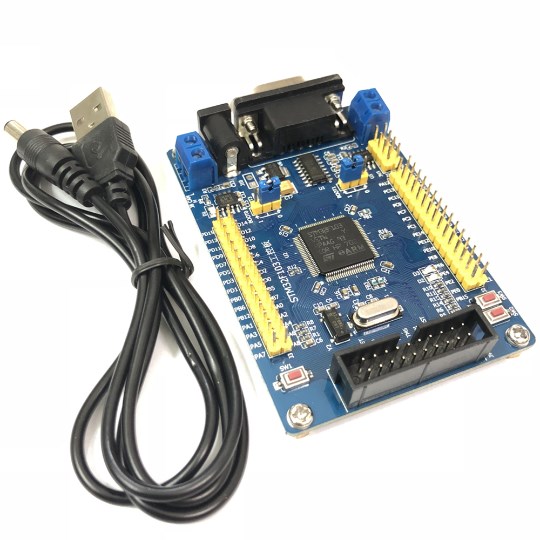

Etiket işlevi
 1 5V güç girişi, DC2.1 * 5.5 standart dişi, giriş aralığı 4-9V;
 JTA1050 liderliğindeki 2 CAN arayüzü H / L, taşıyıcı kart 120 direnç ile donatılmıştır;
 3 CAN yongası, JTA1050;
 4 ana kontrol yongası: STM32F103VET6, LQFP100 paketi;
 5 GPIO çıkışı
 6 sıfırlama düğmesi
 7 32.768HZ kristal osilatör
 8 8 MHZ kristal osilatör
 JLINK standart port tasarımına göre tasarlanmış 9 JTAG portu
 10 SW2, SW3 işlev düğmesi
 11 D2, D3 göstergesi
 12 GPIO çıkışı
 13 BOOT önyükleme ayar seçeneği (BOOT0, BOOT1)
 14 Güç kaynağı 3.3V, GND çıkışı, diğer kablolar için uygun
 15 RS485 çıkışı
 16 MAX485 çip
 17 SP3232EEN çip
 18 seri port başlığı, DB9 dişi
 19 AMS1117-3.3v güç yongası
 20 yardımcı güç girişi

Zengin program:

Size öneririm: Eğer otobüs iletişimini öğrenmek istiyorsanız, en az 2 kart almanızı öneririm. Bu, sezgisel olarak çok makine iletişiminin etkisini hissedebilir.



    1, temel rutin – ADC işlemi

    2, temel rutin – CRC işlemi

    3, temel rutin – I0 işlemi _ LED su ışığı

    4, temel rutin – SysTick (sistem tik zamanlayıcısı) işlemi

    5, temel rutin – TIM zamanlayıcı işlemi

    6, temel rutin – USART alıcı-verici

    7, temel rutin – düğme (sorgulama modu)

    8, temel rutin – düğme (kesme modu)

    9, gelişmiş rutinler – 3 görev oluşturmak için MINI board UCOS II'ye dayalı

   10, gelişmiş rutinleri – TIM1 PWM uygulamasını kullanarak MINI kurulu nefes alan ışık efekti dayalı

   11, gelişmiş rutinler – STM32 USB sanal seri port edinimi ADC'ye dayalı

   12, gelişmiş rutinler – STM32 USB sanal seri portu kontrol IO portu

   13, gelişmiş rutinler – MINI kartına dayalı RS232 arayüzüne dayanan Ücretsiz MODBUS protokol rutini

   14, gelişmiş rutinler – iki kartın RS485 iletişimi (diğer karttaki LED'i kontrol etmek için düğmeye basarak)

   15, gelişmiş rutinleri – RS485 çoklu kartların iletişim (dijital giriş ve çıkış elde etmek için MODBUS protokolü kullanarak)

   16, gelişmiş rutinler – iki kart arasında CAN iletişimi (düğmeye basarak diğer karttaki LED'i kontrol edin)

   17, gelişmiş rutinleri – birden fazla pano CAN iletişimi (toplanan voltaj sinyalini CAN veriyoluna göndermek için döngüsel modu kullanarak)

   18, gelişmiş rutinleri – birden fazla pano CAN iletişimi (toplanan voltaj sinyalini CAN veriyoluna göndermek için master-slave modunu kullanarak)
