Açıklama
Tüm Özellikler için: https://stm32-base.org/boards/STM32F407VGT6-diymore.html

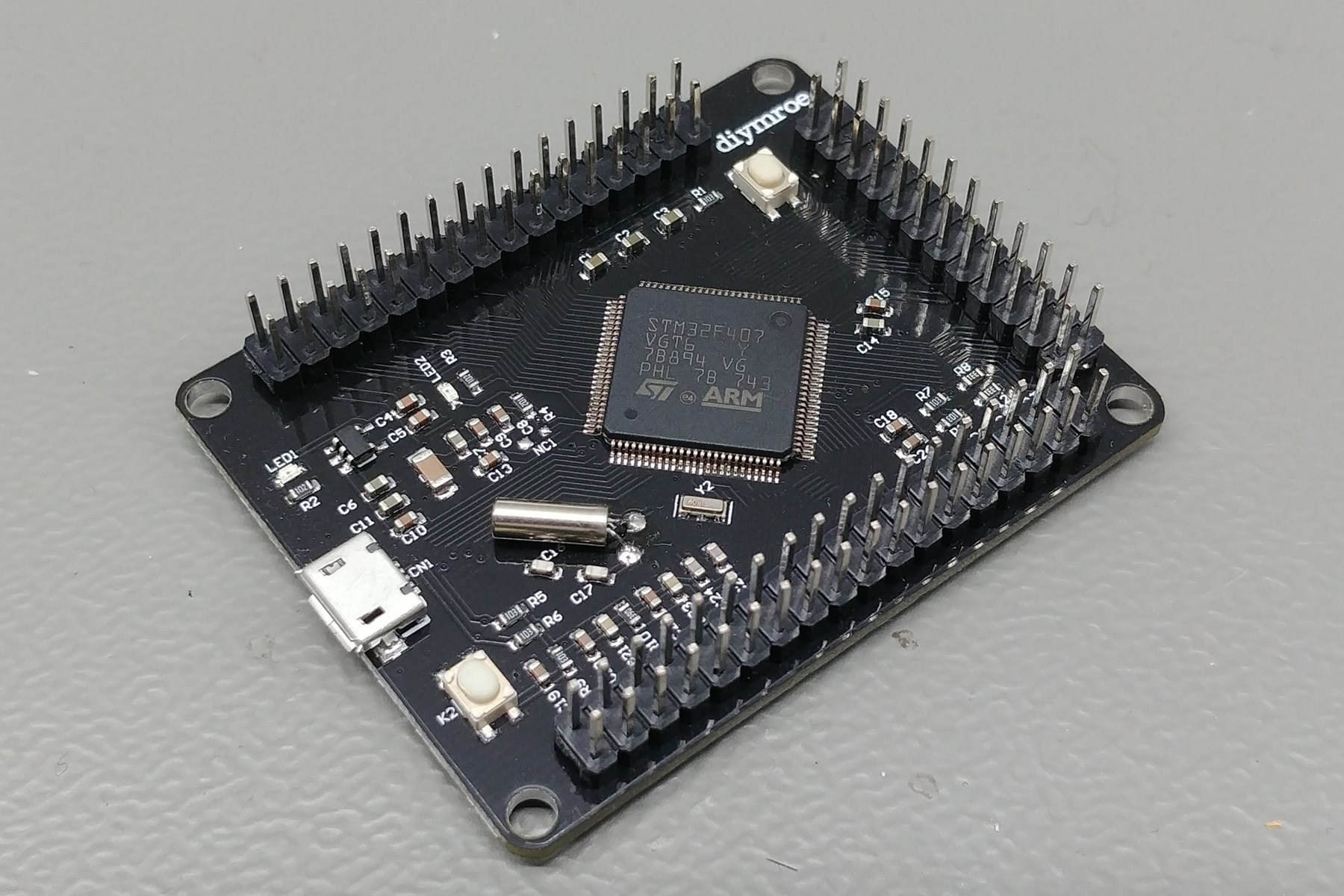

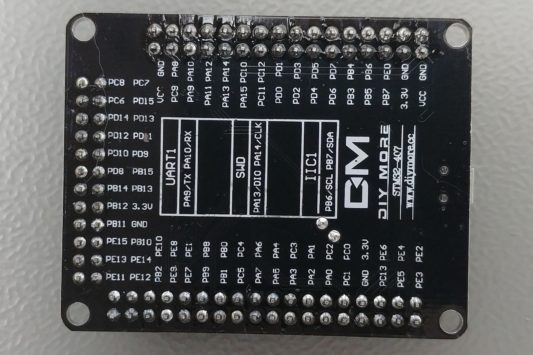

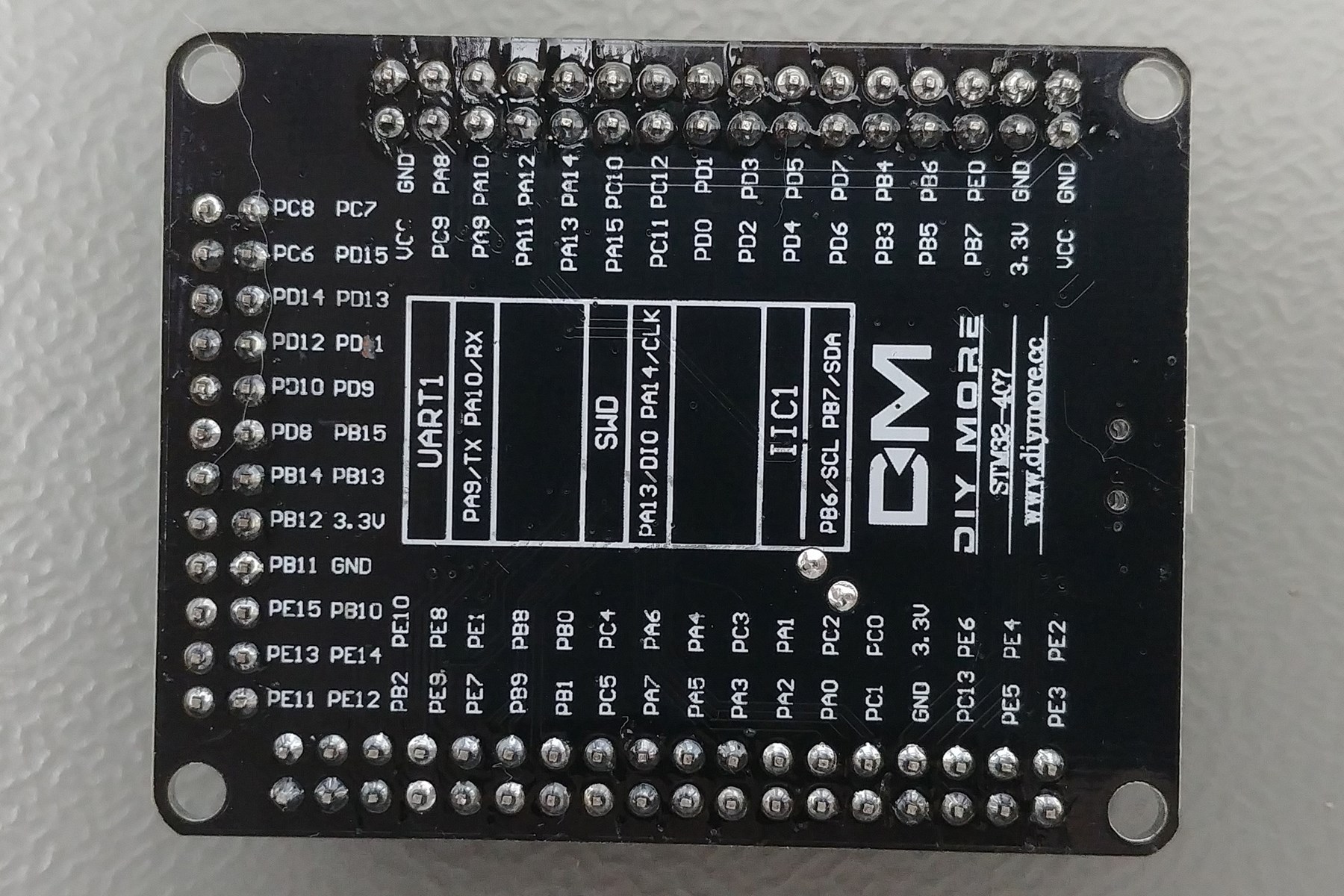

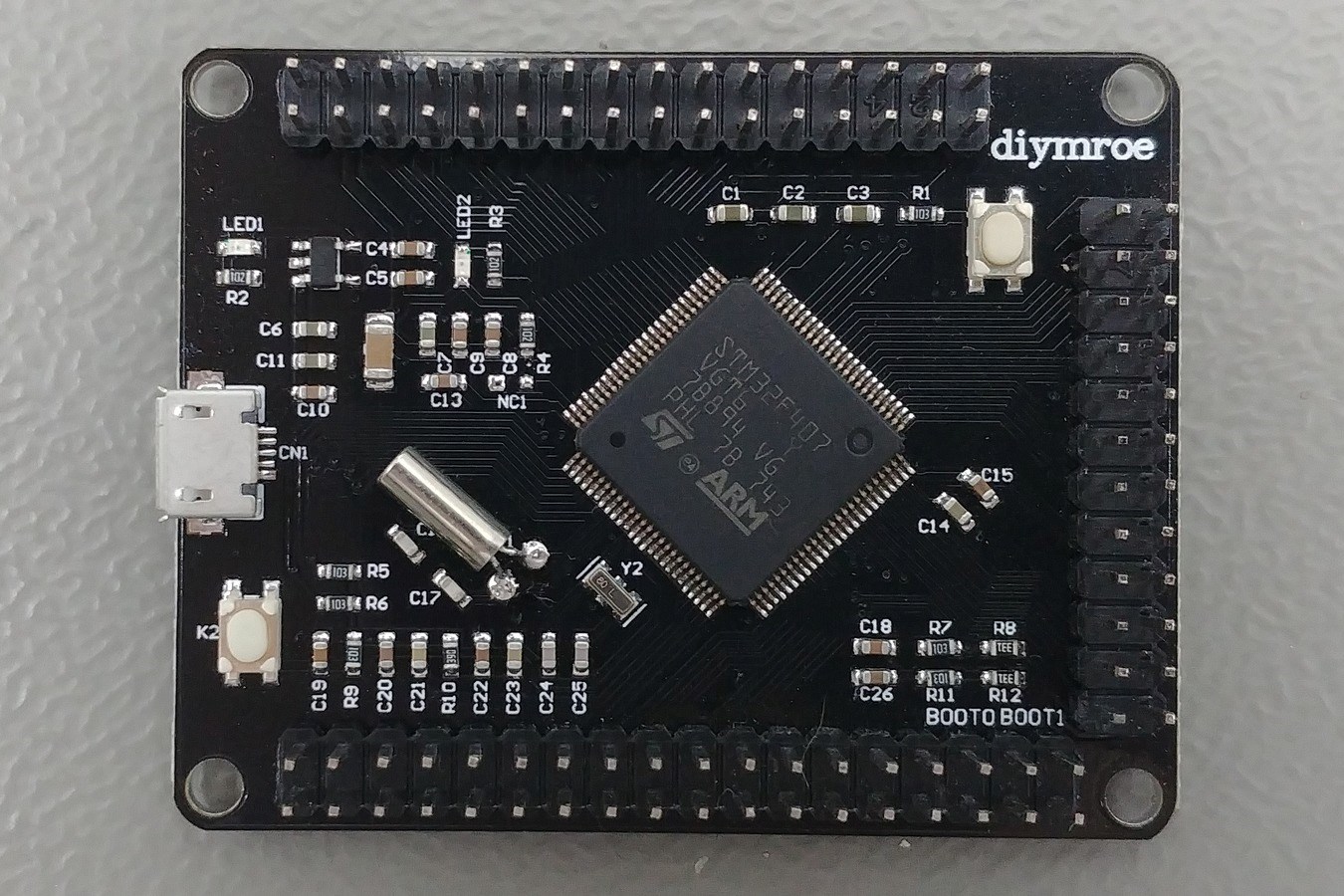

ARM Geliştirme Kartı – STM32F407VGT6
STM32F407VGT6 Geliştirme Kartını Arduino IDE ile programlayabilirsiniz. Kart kütüphanelerini IDE'ye ekledikten sonra Arduino modelleri için yazdığınız kodları bu kartta kullanabilirsiniz.
STM32F407VGT6 Teknik Özellikleri
- Model: STM32F407VGT6.
- Çekirdek: ARM 32-bit Cortex-M4 CPU
- 168MHz kadar çalışma frekansı
- 1MB flash memory, 192+4 KB SRAM
- 1.8-3.6V power, I/O
- Reset(POR/PDR/PVD/BOR)
- 4-16MHz kristal
- Mikro USB giriş
- Boyutları : 5.3cm x 2.2cm
1 adet STM32F407VGT6 kol Cortex-M4 32bit MCU çekirdek geliştirme kurulu SPI I2C IIC UART ISC SDIO arayüz modülü STM32F4 keşif
Özellikler
0 bekleme durumu yürütülmesine izin veren uyarlanabilir gerçek zamanlı hızlandırıcı
Flash bellekten, frekansı 168 mhz'ye kadar,
Bellek koruma ünitesi, 210 DMIPS/
1.25 DMIPS/MHz (Dhrystone 2.1) ve DSP
Talimatlar
Hatıralar
-1 Mbyte Flash belleğe kadar
-64-dahil olmak üzere SRAM 192 + 4 Kbytes kadar
CCM kbayt (çekirdek bağlı bellek) verileri
RAM
-Esnek statik bellek denetleyicisi
Kompakt flaş desteği, SRAM,
PSRAM, ne de NAND hatıraları
LCD paralel arabirim, 8080/6800 mod
Saat, sıfırlama ve tedarik yönetimi
-1.8 V ila 3.6 V uygulama kaynağı ve I/Os
-POR, PDR, PVD ve BOR
-4-to-26 MHz kristal osilatör
-Dahili 16 MHz fabrika kesilmiş RC (1%
Doğruluk)
Kalibrasyon ile RTC için-32 kHz osilatör
-Kalibrasyon ile dahili 32 kHz RC
Düşük güç çalışması
-Uyku, durma ve bekleme modları
-RTC için VBAT kaynağı, 20 × 32 bit yedekleme
Kayıt + isteğe bağlı 4 KB yedekleme SRAM
3×12-bit, 2.4 MSPS A/D dönüştürücüler: 24
Üçlü interleaved kanallar ve 7.2 MSPS
Mod
2 × 12-bit D/A dönüştürücüler
Genel amaçlı DMA: 16-stream DMA
FIFOs ve burst desteği ile kontrolör
17 zamanlayıcıya kadar: on iki 16-bit ve iki 32-
Bit zamanlayıcılar 168 Mhz'e kadar, ile her biri 4
IC/OC/PWM veya darbe sayacı ve dördün
(Artımlı) enkoder girişi
Hata ayıklama modu
-Seri tel hata ayıklama (SWD) & JTAG
Arayüzler
-Cortex-M4 gömülü iz makrohücre™
Lu5 (10 × 10mm)
LQFP100 (14 × 14mm)
WLCSP90
LQFP176 (24 × 24mm)
Kesme kabiliyetine sahip 140g/ç bağlantı noktasına kadar
-84 mhz'e kadar % 136 hızlı I/Os
-138 5 V toleranslı I/os'ye kadar
15 iletişim arayüzüne kadar
-3 × I2C arayüzüne kadar (SMBus/PMBus)
-4 USARTs/2 uart'a kadar (10.5 Mbit/s, ISO
7816 arayüzü, LIN, IrDA, modem kontrolü)
-3 SPIs (42 Mbits/s), 2 ile muxed
Ses sınıfına ulaşmak için tam çift yönlü I2S
Dahili ses PLL veya harici ile doğruluk
Saat
-2 × CAN arayüzleri (2.0B aktif)
-SDIO arayüzü
Gelişmiş bağlantı
-USB 2.0 tam hızlı cihaz/ana bilgisayar/OTG
Çip üzerinde PHY ile denetleyici
-USB 2.0 yüksek hızlı/tam hızlı
Cihaz/ana bilgisayar/OTG denetleyici adanmış
DMA, çip üzerinde tam hızlı PHY ve ULPI
-Adanmış DMA ile 10/100 Ethernet:
IEEE 1588v2 donanımını destekler, MII/RMII
8-14-bit paralel kamera arayüzü kadar
54 Mbytes/s
Gerçek rastgele sayı jeneratörü
CRC hesaplama birimi
96 bit benzersiz kimlik
RTC: subsecond doğruluk, donanım takvimi
