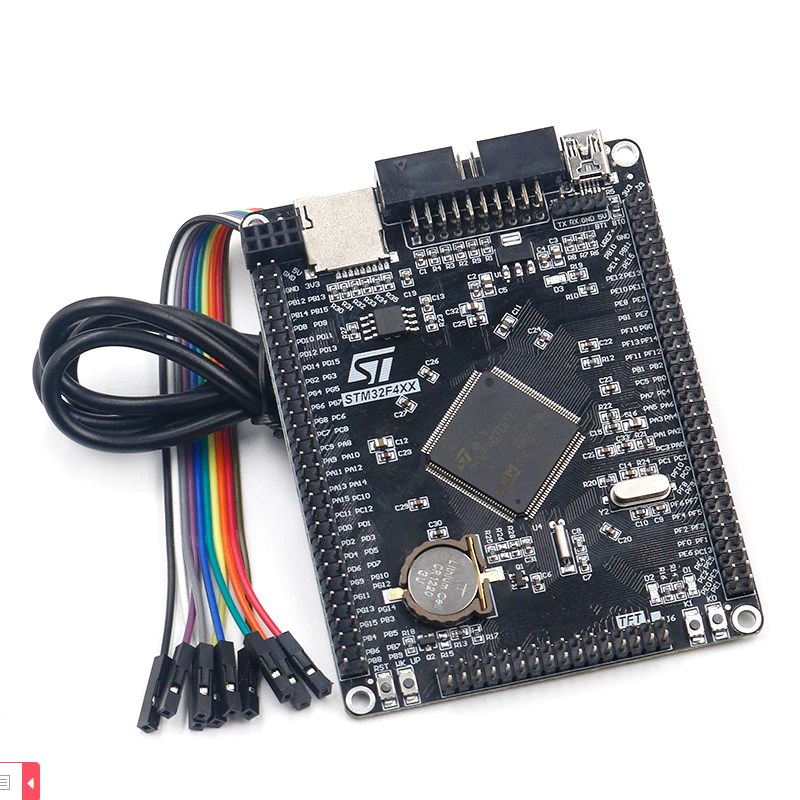

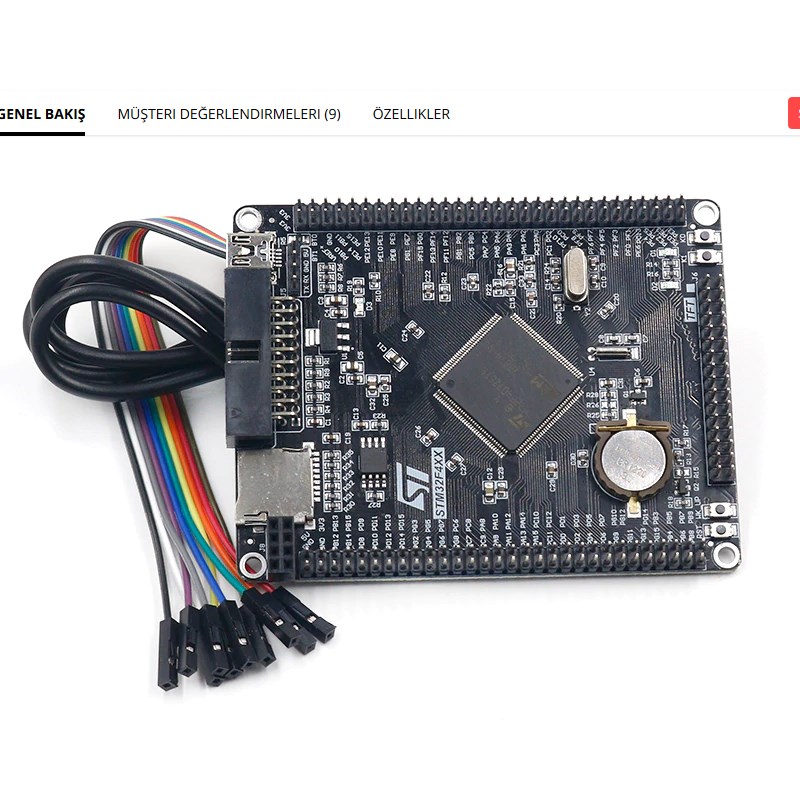

Açıklama
Çip özellikleri
Çekirdek: kol®32 bit korteks®-FPU ile M4 CPU, uyarlanabilir gerçek zamanlı hızlandırıcı (ART accelerator™) Izin veren 0-bekleme hal uygulama gelen Flash bellek, frekans 168 mhz'e kadar, bellek koruma ünitesi, 210 DMIPS/1.25 DMIPS/MHz (Dhrystone 2.1), ve DSP talimatları
Hatıralar
1 Mbyte Flash belleğe kadar
CCM 64-kbayt (çekirdek bağlı bellek) veri RAM dahil olmak üzere SRAM 192 + 4 Kbytes kadar

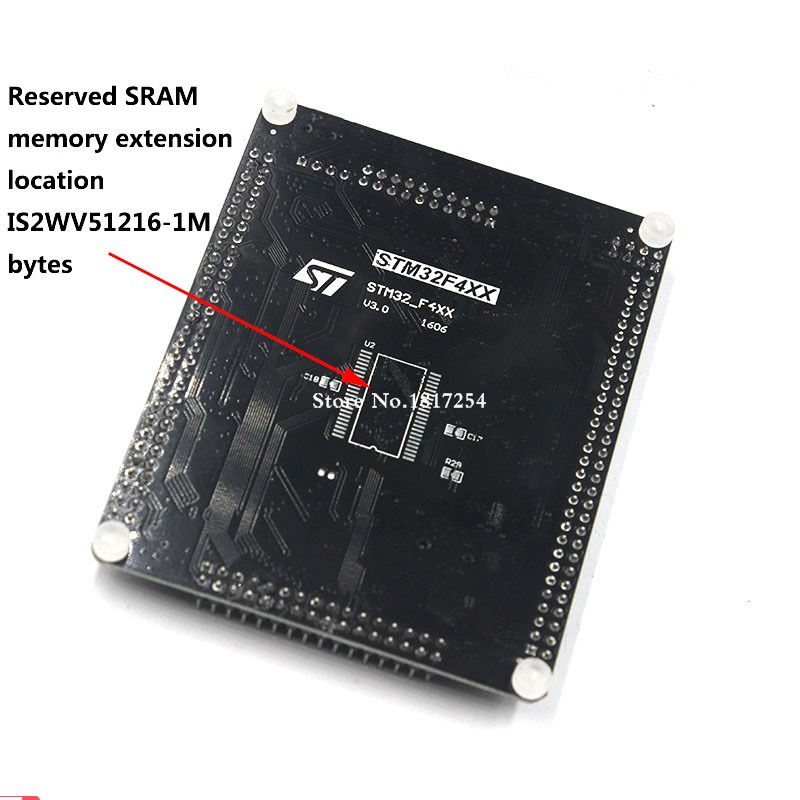

Kompakt flaş, SRAM, PSRAM ve NAND anılarını destekleyen esnek statik bellek denetleyicisi
LCD paralel arabirim, 8080/6800 mod
Saat, sıfırlama ve tedarik yönetimi
1.8 V ila 3.6 V uygulama kaynağı ve I/Os
POR, PDR, PVD ve BOR
4-to-26 MHz kristal osilatör
Dahili 16 MHz fabrika kesilmiş RC (% 1% doğruluk)
Kalibrasyon ile RTC için 32 kHz osilatör
Kalibrasyon ile dahili 32 kHz RC
Uyku, durma ve bekleme modları
RTC için VBAT kaynağı, 20 × 32 bit yedekleme kayıtları + isteğe bağlı 4 KB yedekleme SRAM
3 × 12 bit, 2.4 MSPS A/D dönüştürücüler: 24 kanala kadar ve üçlü interleaved modunda 7.2 MSPS
2 × 12-bit D/A dönüştürücüler
Genel amaçlı DMA: FIFOs ve burst desteği ile 16 akışlı DMA denetleyicisi
17 zamanlayıcıya kadar: her biri 4 IC/OC/PWM veya nabız sayacı ve quadrature (artımlı) kadar on iki 16-bit ve iki 32-bit zamanlayıcı 168 mhz'ye kadar enkoder girişi
Hata ayıklama modu
Seri tel hata ayıklama (SWD) & JTAG arayüzleri
Cortex-M4 gömülü iz makrohücre™
Kesme kabiliyetine sahip 140g/ç bağlantı noktasına kadar
84 mhz'e kadar % 136 hızlı I/Os
138 5 V toleranslı I/os'ye kadar
15 iletişim arayüzüne kadar
3 × I2 C arayüzlerine kadar (SMBus/PMBus)
En fazla 4 USARTs/2 UARTs (10.5 Mbit/s, ISO 7816 arayüzü, LIN, IrDA, modem kontrolü)
Dahili ses PLL veya harici saat ile ses sınıfı doğruluğunu elde etmek için 3 SPIs (42 Mbits/s), 2 ile muxed tam çift yönlü I2S
2 × CAN arayüzleri (2.0B aktif)
SDIO arayüzü
Gelişmiş bağlantı
USB 2.0 tam hızlı cihaz/ana bilgisayar/OTG denetleyici on-chip PHY ile
USB 2.0 yüksek hızlı/tam hızlı cihaz/ana bilgisayar/OTG denetleyicisi ile özel DMA, çip üzerinde tam hızlı PHY ve ULPI
Özel DMA ile 10/100 Ethernet MAC: IEEE 1588v2 donanımını destekler, MII/RMII
54 Mbytes/s'ye kadar 8 ila 14 bit paralel kamera arayüzü
Gerçek rastgele sayı jeneratörü
CRC hesaplama birimi
96 bit benzersiz kimlik
RTC: subsecond doğruluk, donanım takvimi
