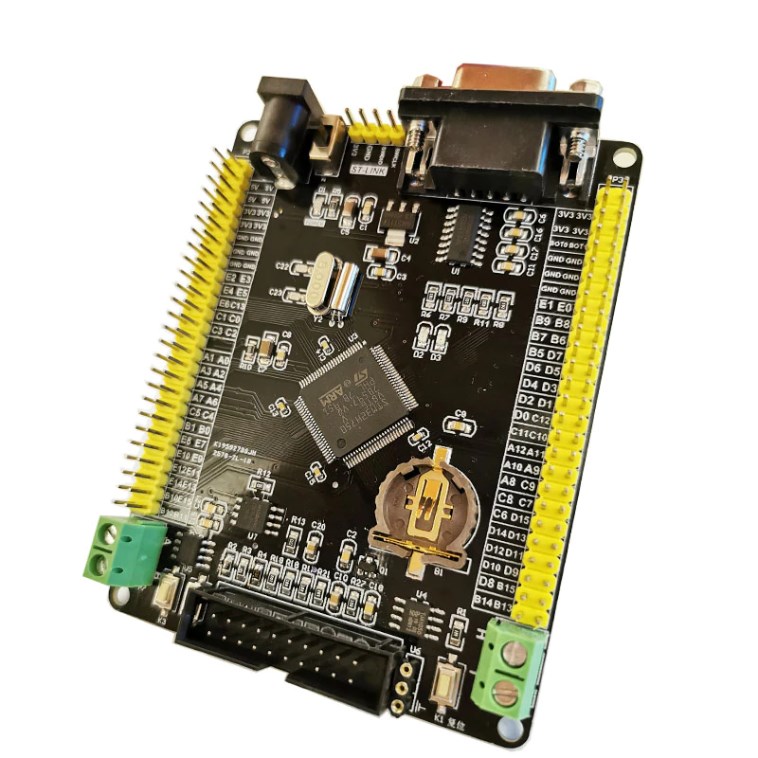

STM32H750VBT6 STM32H7 Arm M7 ile RS232 CAN RS485

Geliştirme kuruluna giriş

MCU: STM32H750VBT6
Ambalaj: LQFP100 Simülasyon
indir: SWD / JTAG arayüzü, destek JLink hata ayıklayıcısı
Çalışma voltajı: 1.71V-3.6V
Çalışma sıcaklığı:-40-85Centigrade
Çalışma hızı: 400MHz
Depolama kapasitesi: 1MB Ağırlık: 67 g/adet
Renk: resim gösterisi olarak

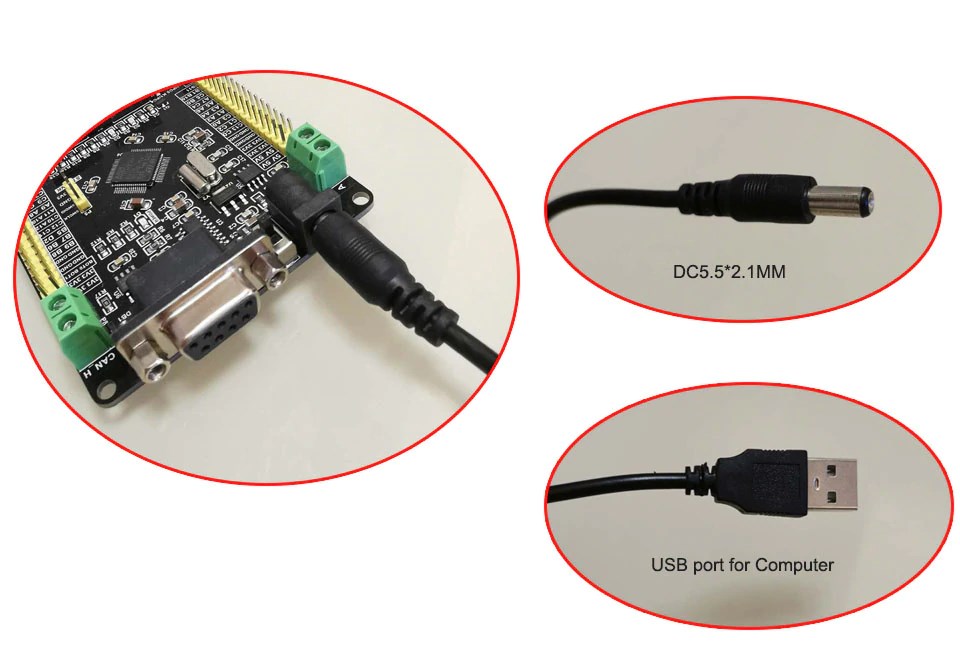

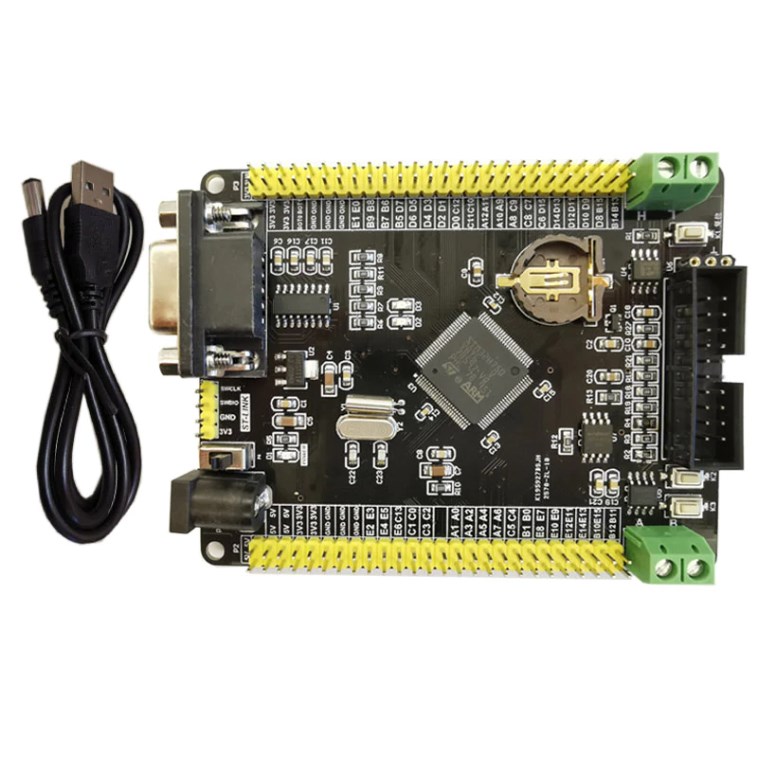

PCB kartı boyut: 72mm x 93mm USB kablosu: 70cm

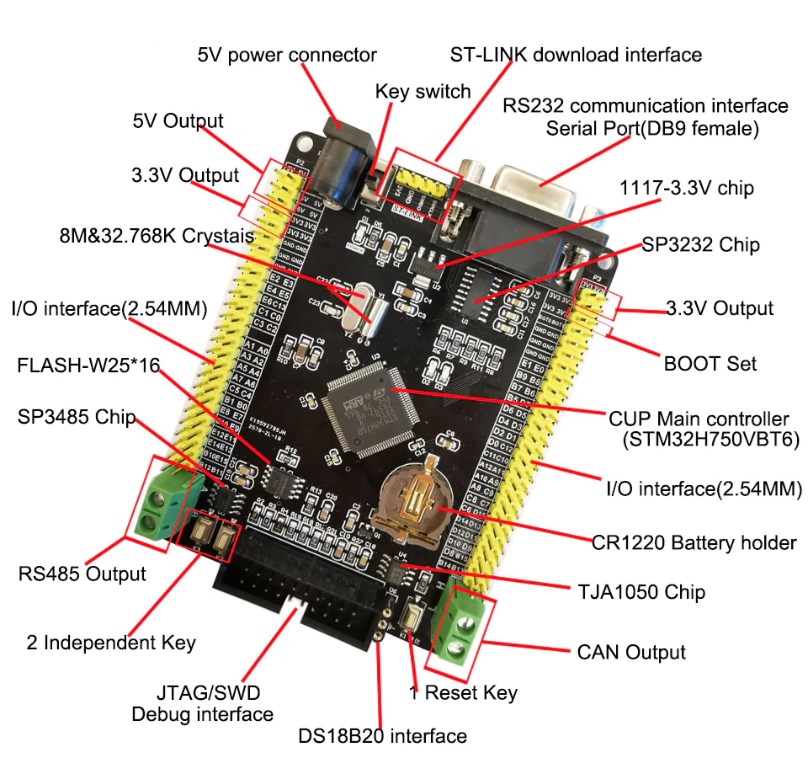

Gemide kaynaklar:

1.1 yönlü güç göstergesi; 2 yönlü LED göstergesi (ortak IO portuna bağlı) 2.1 yönlü sıfırlama düğmesi; 2 yönlü bağımsız anahtar 3.RS232 seri iletişim arayüzü

* 1 (İletişimi veya hex firmware indirmeyi kolaylaştırmak için) 4. CAN iletişim arayüzü

* 1 5.RS485 iletişim arayüzü

* 1 6. Çip için tüm IO pimleri led 7. Iss seri port indir arayüzü

* 1 8. JTAG simülasyon indirme arayüzü

* 1 9. St-link simülasyon indirme arayüzü

* 1 10. Flash-W25 * 16 çip

* 1 11.D18B20 sıcaklık sensörü arayüzü * 1

Referans malzeme:

Referans malzeme göndermek için bize e-posta adresi bırakın lütfen.

1. Kurulu için şematik diyagramı

2. Gemide bileşenlerin listesi

3. STM32H750VBT6 için çip özellikleri

4. Fonksiyon rutin referans için Keil MDK dayanmaktadır
