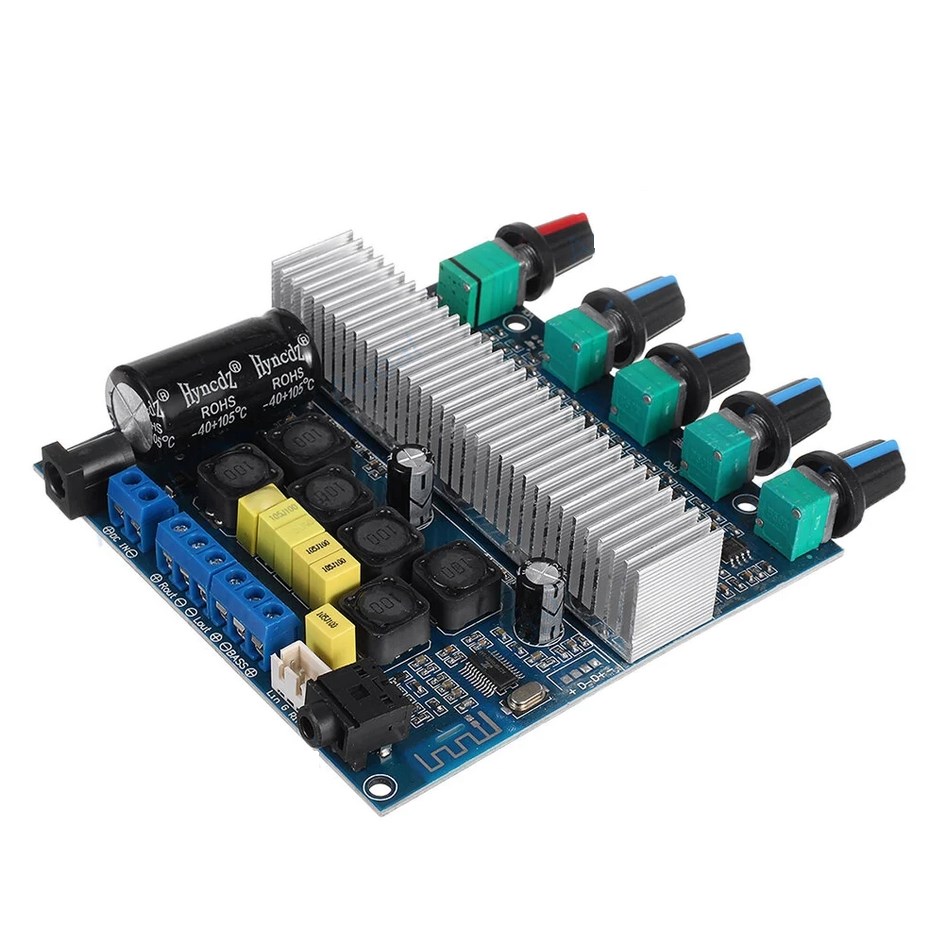

TPA3116 Bluetooth Amplifikatör Ses 2x50W + 100W Subwoofer 12-24V
Ürün açıklaması:
1. Bu, TI TPA3116D2 yüksek performanslı dijital güç amplifikatörü çipini çekirdek olarak kullanarak, paralel köprülü bas kanalı güç amplifikasyon çıkışı yapmak için DC destekli 12-24V güç kaynağıdır. Bir sol ve sağ kanal güç amplifikasyon çıkışı yapmak. Destek 100W (bas kanalı) + 50W (sol kanal) + 50W (sağ kanal) üç kanallı çıkış.

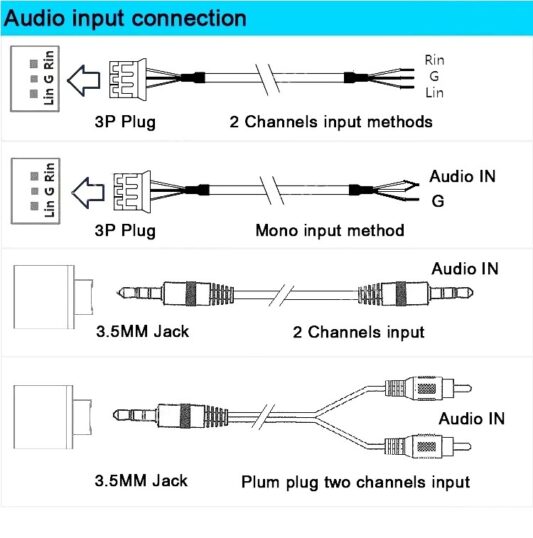

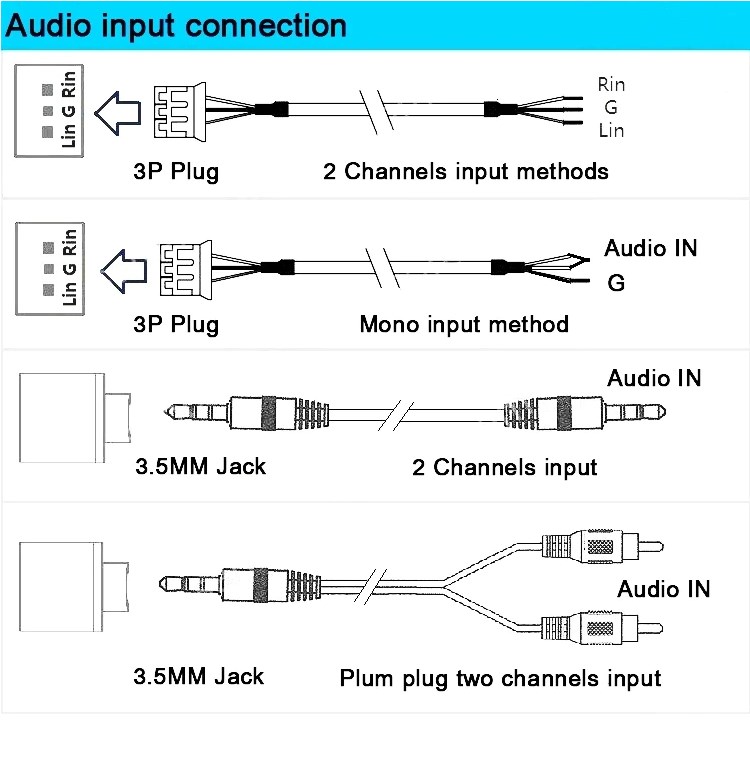

2. Destek Bluetooth ses alımı, harici ses girişi arayüzü, bir preamplifier ile, bas crossover işleme; Bas hacmi, bas frekansı, sol ve sağ kanal hacmi, tiz, fonksiyon kontrol anahtarı/toplam hacim, 5 ayar potansiyometre.
3. Geniş çalışma voltajı, enerji tasarrufu tasarımı, % 90% ‘a kadar verim. Iyi bir performans anahtarlama güç kaynağı, dizüstü bilgisayar anahtarlama güç kaynağı kullanabilirsiniz, ayrıca bir şarj şişesi veya araba güç kaynağı, vb kullanabilirsiniz ..

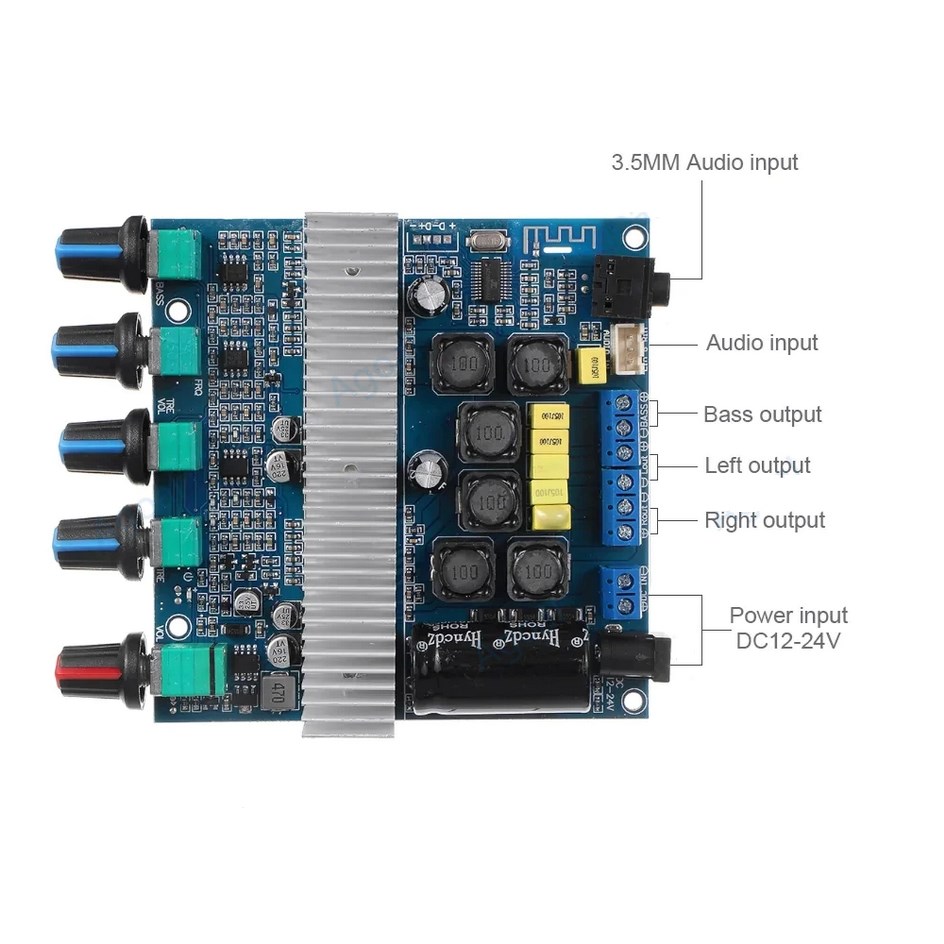

4. Yönetim kurulu lehimli ve test edilmiş bitmiş bir tahtadır. Hoparlör kutusunu resme göre bağlayın, uygun güç kaynağını bağlayın, oynamak için Bluetooth ses cihazına bağlayın veya ses kaynağı girişini doğru şekilde bağlayın.

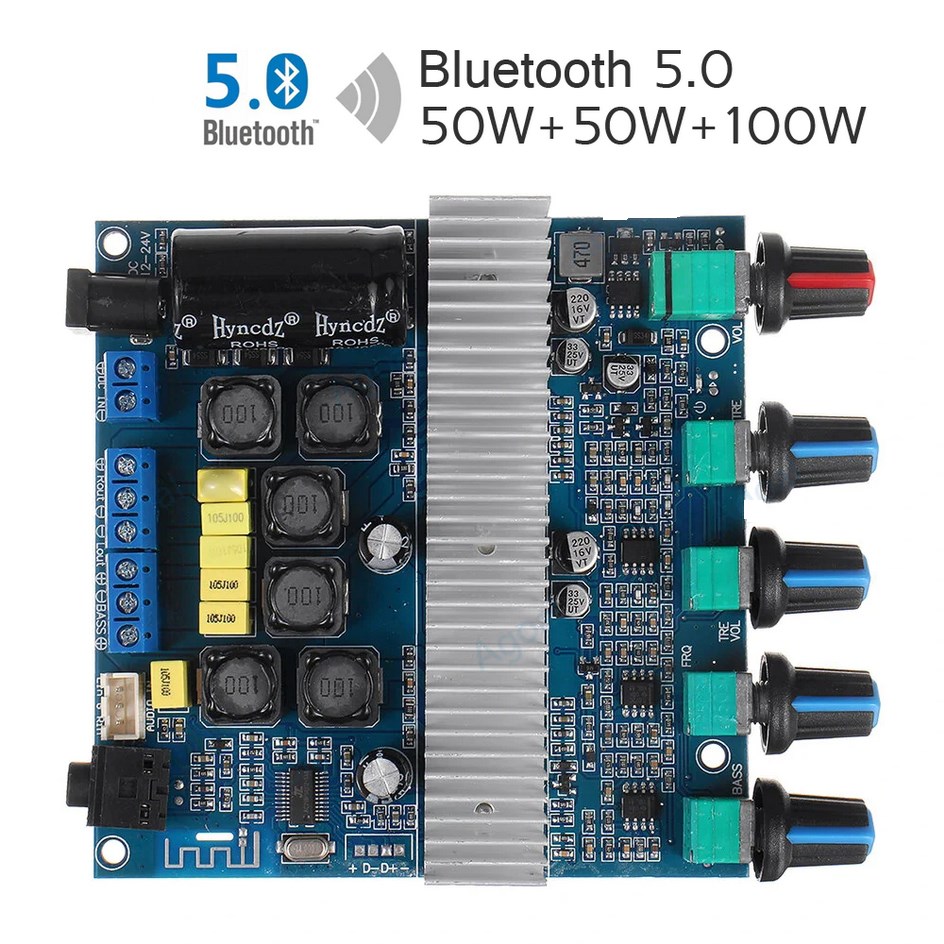

? 5. Bluetooth 5.0 sürümü.
Ana ürün parametreleri:

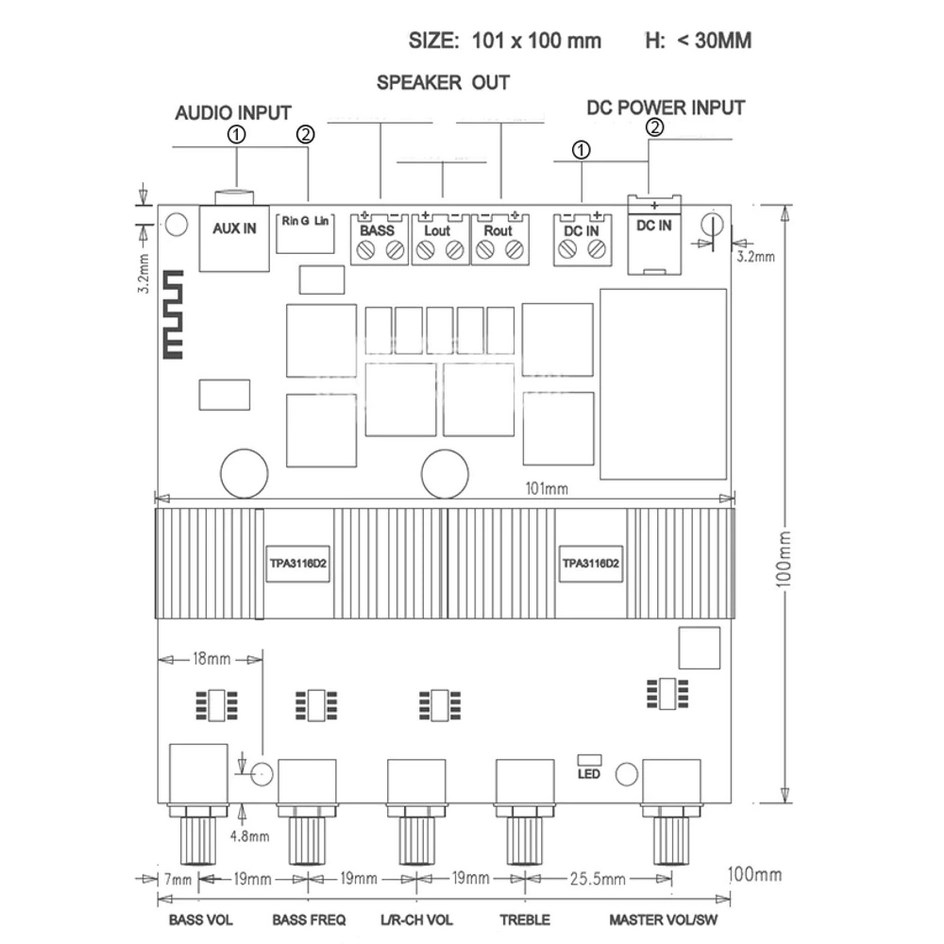

Boyut (L * W * H): potansiyometre ve soket projeksiyonu hariç 101x100x25mm
Çalışma voltajı aralığı: DC 11-25V (akım 3-4A veya 19-24V / 4-5A, yüksek güç gereksinimleri gibi 20-24V / 8-9A yukarıda)
DC yüksüz voltajın 25.5 v’dan büyük olmamasına dikkat edin.
Bluetooth alıcı mesafesi:> 8 m (metre)
Ses giriş hassasiyeti: 600-800mV
Frekans tepki aralığı: 20Hz-20KHz
Hoparlör empedansı: sol ve sağ kanal hoparlörleri: 4-8 ohm, bas hoparlör empedansı: 2-8 ohm
Çıkış gücü, besleme voltajı/akımı, hoparlör empedansı ve ses girişinin boyutu ile ilgilidir. Güç kaynağı voltajı/akımı yeterli olduğunda, genellikle güç kaynağı voltajı daha yüksektir ve göreceli çıkış gücü daha büyük yapılabilir. Farklı özelliklere sahip hoparlörler farklı çıkış güçlerine sahiptir. Genellikle, hoparlör empedansı daha küçüktür ve güç elde etmek daha kolaydır.
Kullanım için fonksiyon anahtarı talimatları:
1. Açılış varsayılan Bluetooth modu eklentisi
2. Bluetooth bağlantısı kesildi, uzun basın anahtarı ses giriş moduna geçebilir
3. Bluetooth çalma durumu, duraklatmak/oynamak için düğmeye kısa basın
Paket içerir:
1 x Subwoofer amplifikatör
Oluşacak Genel Sorunlar ve Cevapları
1. Amplifikatör kurulu mevcut ses ve gürültü vardır.
Amplifikatör panolarımızın çoğu DC güç kaynağı kullanır. Kartın kendisi mevcut ses ve gürültü üretmez.
Mevcut akustik gürültünün ana nedenleri şunlardır:
A, kullanılan güç kaynağı filtresi iyi değil; Mevcut ses, güç veya ses girişi tarafından yanlış girişten kaynaklanır.
B, giriş sinyali kalitesi zayıf; Girişe bağlı cihazın çıkışı yanlış ve ses kaynağının anormal girişinden kaynaklanır.
C, giriş kablosu kalitesiz; Hat zayıf bağlantıda; Kablolama hasar gördü; Kablolama askıya alındı
D, giriş bağlantısının diğer oynatma cihazları vardır ve bazı cihazlar gürültüye neden olmak için güç kaynağını paylaşır.
2. Ses çıkışı yok, 1 kanalda ses yok
A, hoparlör bozuldu veya hoparlör kablosu iyi bağlanmıyor.
B, giriş kablosu iyi bağlantıda değildir; Kablolama hasarlıdır; Girişe bağlı cihazın çıkışı yanlış.
3. Yüksek sesle açıldığında ses kırılmış ve kırılıyor mu?
A, güç girişi yetersiz, önce kabloların doğru olduğunu onaylayın ve besleme akımı yeterlidir,
B, hoparlörün kendisi kötü performansa veya hasara sahiptir ve hoparlör gücü çok küçük veya çok büyüktür.
C, sol ve sağ kanal hoparlörleri (+) (-) çıkışı bağımsızdır, birbirine bağlanamaz
4. subwoofer amplifikatör ses yüksek sesle açıldığında hoparlör bozuk ses?
A, güç girişi yetersiz, önce kablolamanın doğru olduğunu onaylayın, besleme akımı yeterli
B, hoparlörün kendisinin gücü çok büyük veya çok küçük olsun ya da hoparlörün bas performansı zayıftır; Hoparlör kutusunun yapısı; Bu anormallikler kırılmalara neden olur.
5. Hacim gücü yeterli değil mi?
Güç ve güç kaynağı voltajı, ses kaynağı sinyalinin genliği, hoparlör impedance dansının boyutu ile ilgilidir, her türlü eksiklik gücü etkileyecektir
6. Amplifikatör yanacak mı?
?
A, güç kaynağının pozitif ve negatif kutupları tersine bağlanır; Güç kaynağı voltajı çok yüksek, kartın limit çalışma voltajını aşıyor
B. Yönetim kurulu bir DC güç kaynağı gerektiriyorsa, doğrudan AC trafo güç kaynağına bağlanmasına izin verilmez (bu düzeltilebilir ve kullanılamadan önce DC gücüne dönüştürülebilir)
C. Kabloların doğru olduğunu onaylamak için güç kaynağına bağlayın. Yanlış hat bağlı veya kısa devre her ikisi de anahtar parçalara zarar verecektir
