Açıklama

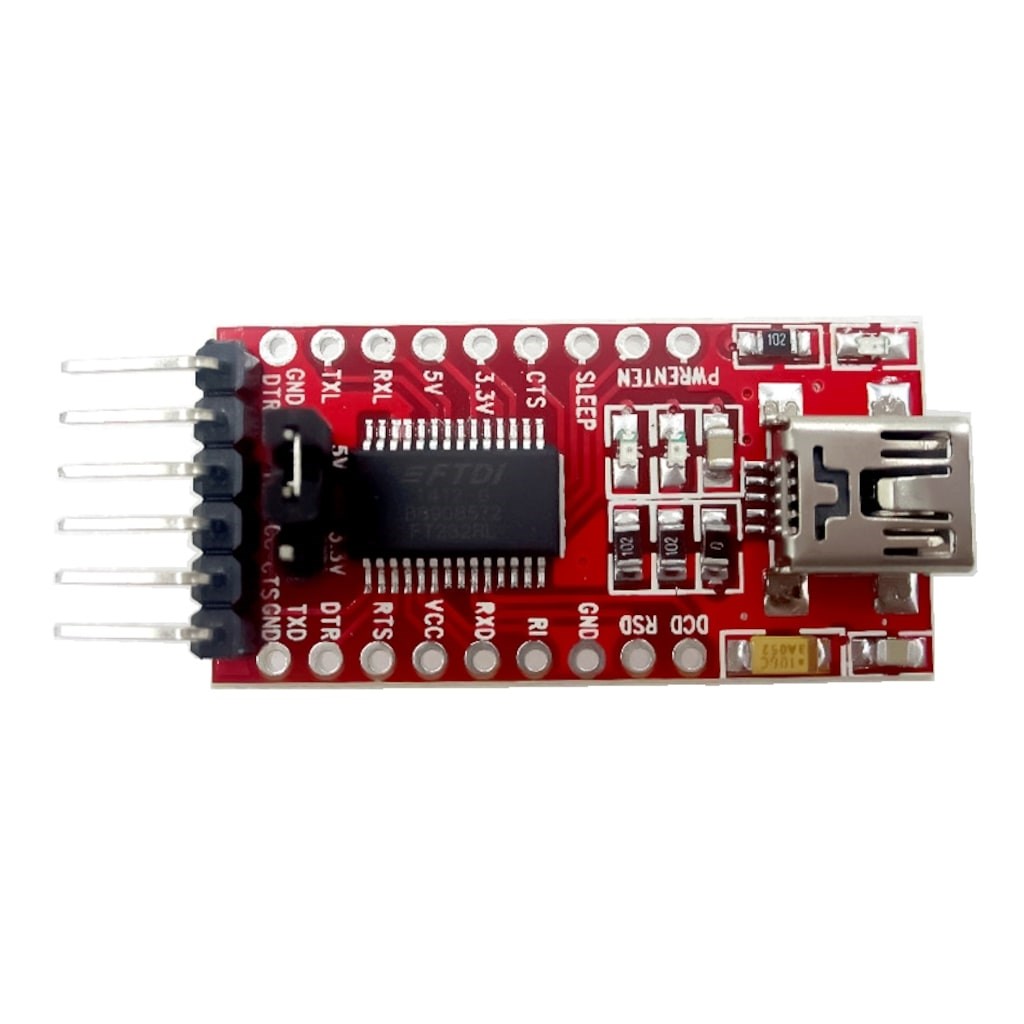

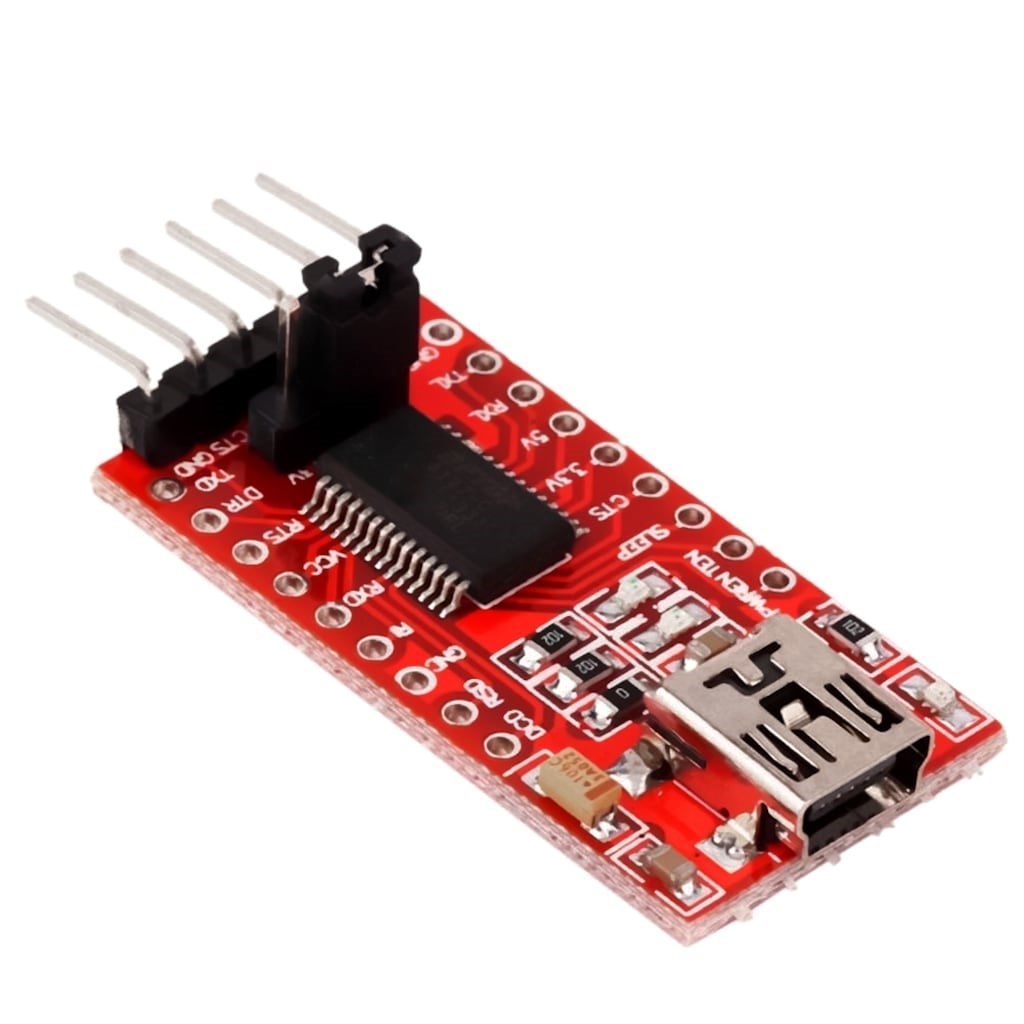

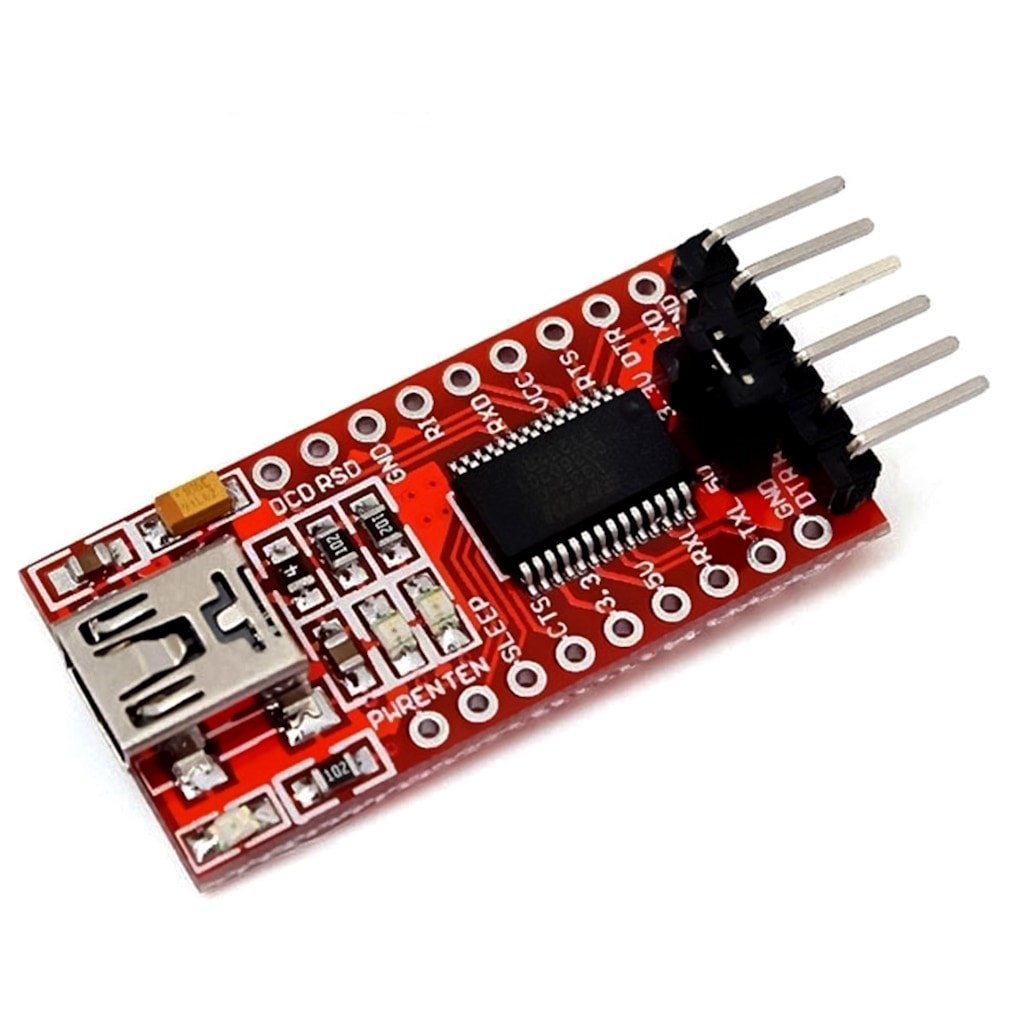

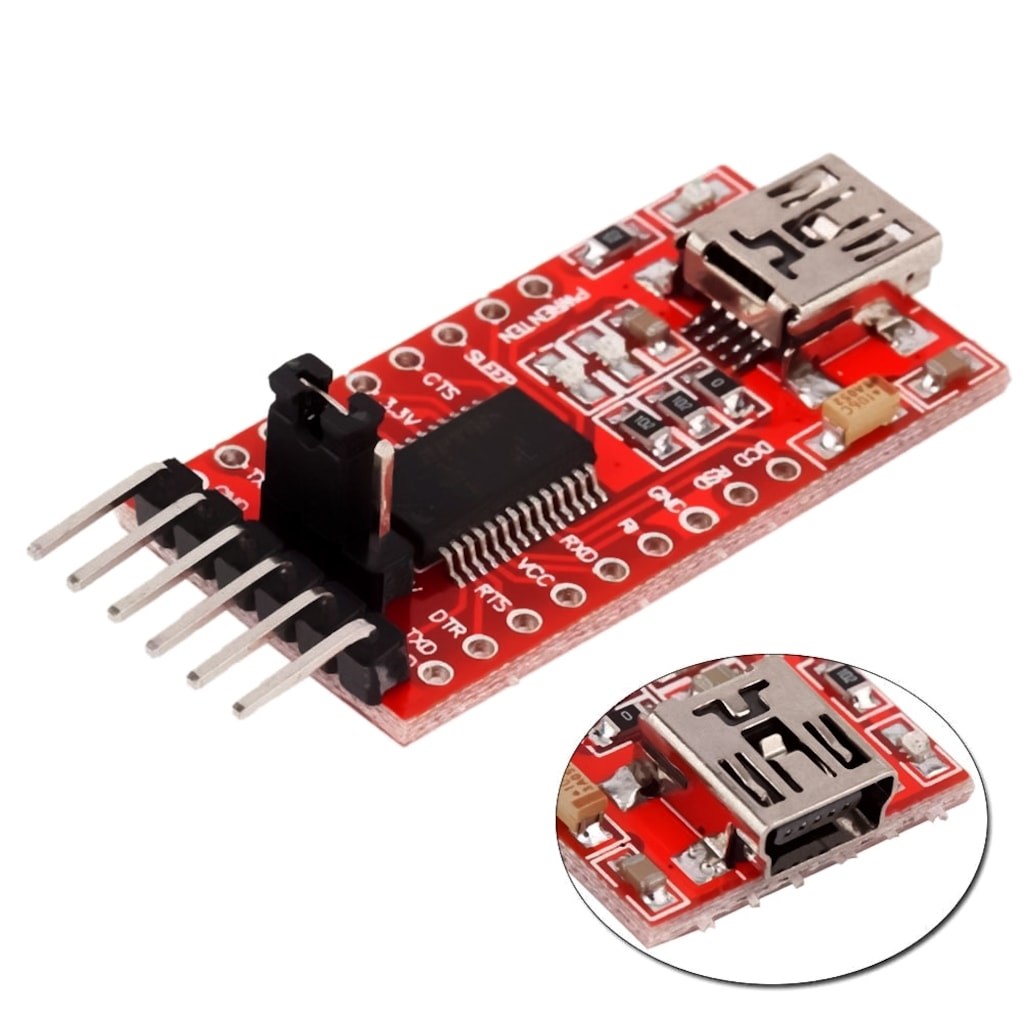

USB to TTL RS232 seriport çevirici modül. FTDI FT232RL çipi kullanılmıştır. 3.3V ve 5V besleme seviyelerinde çalışabilir. Çevirici çıkışı 6 pini erkek header ile sağlanmaktadır. FT232RL çipinin önemli pinleride kartın iki yanında bulunmaktadır.
Özellikler:
- USB portu TTL seri porta çevirir.
- FT232RL entegresi kullanılmaktadır.
- Bu kartta bulunan DTR pini arduino kartlarda otomatik reset fonksiyonunu kullanma imkanı verir.
- USB üzerinden ttl seri haberleşme yapılacak projelere uygundur.
- Besleme açısından 3 çalışma modu vardır. 5V, 3.3V veya hedef devre beslemesi üzerinden çalışabilir. (3.3V-5V)
- 3 Adet besleme ledi vardır. TX, RX ve besleme ledi.
- 500mA üstü için kısa devre koruma sigortası.

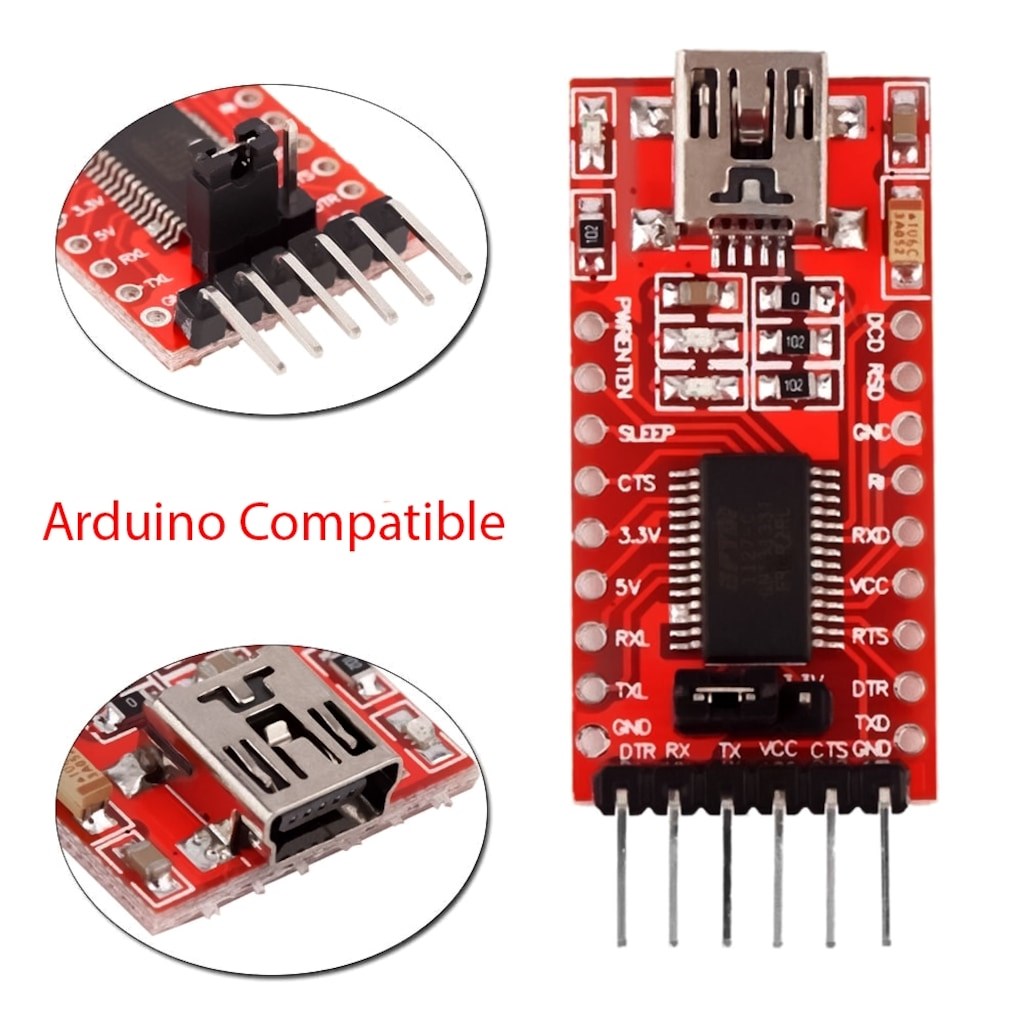

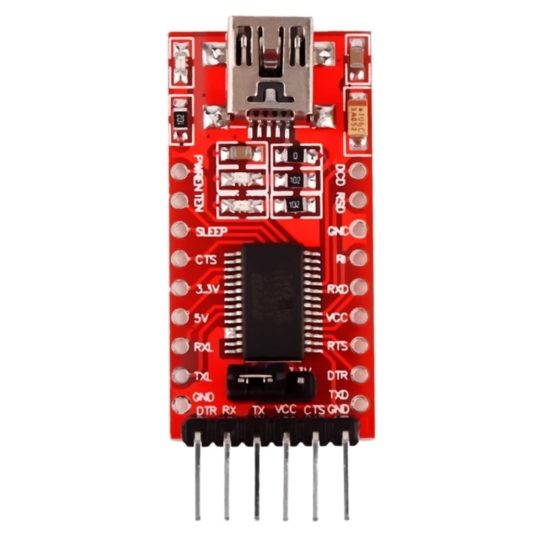

- 6 Pinli ttl konnektor çıkış pinleri vardır. Bu pinler TXD, RXD, DTR, RTS, GND ve VCC dir.

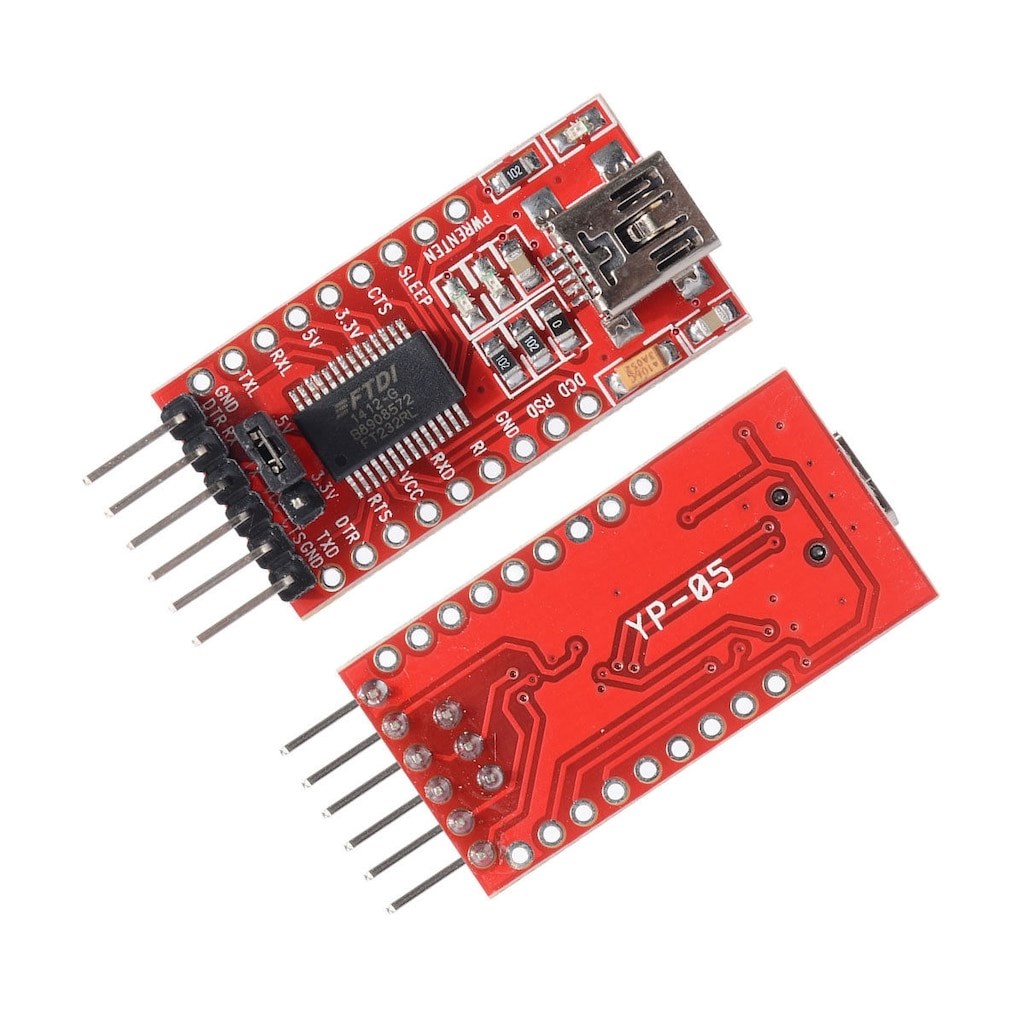

- Ayrıca kartın her iki yanında FT232RL çipinin önemli pinleri boş pin header olarak bulunmaktadır.
- TTL çıkışlar sayesinde kolaylıkla bir mcu ile haberleşmeyi sağlar.
- Windows 98SE, 2000, XP, Vista, Window7, Windows 10, Mac OS 9, Mac OS X & Linux 2.40, Android
- Ölçüler 43 mm x 17 mm
- Net weight: 4 g
Paket içeriği :

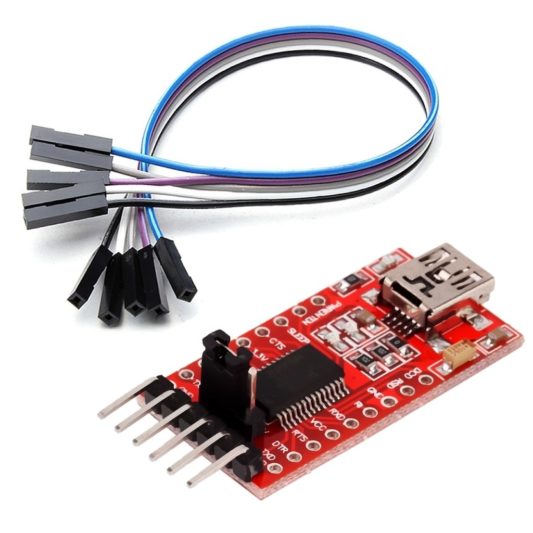

- 1 Adet FT232RL USB to TTL RS232 Modül
- 5 Pin Dişi Dişi Pin Header Kablo
