XH-M131 Ldr Işık Kontollü Tek Kanal Röle 24V Gündüz Gece Algılayıcı Röle

Açıklama

XH-M131 Ldr Işık Kontollü Tek Kanal Röle 24V Gündüz Gece Algılayıcı Röle

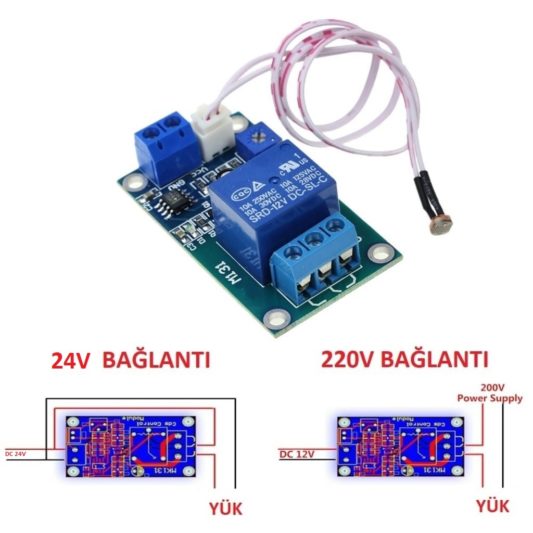

      Ldr sensörü sayesinde ışık şiddetine bağlı olarak kontrol edilen röle kartıdır. DC 24V ile çalışmaktadır. Kart üzerindeki potansiyometre ile hassasiyet ayarı yapılabilmektedir. Güneş ışığı altında bir takım işlerin yapılmasını sağlanması yada gece ışık azaldığında çeşitli görevlerin yapılmasını sağlayabilirsiniz. Röle kullanımı 2 farklı şekilde yapılmaktadır. 1 numaralı resimde bağlantı şeması görülmektedir. Güneş açtığında sulama yapma yada karanlıkta otomatik yanan ışık gibi projelerinizde kullanabilirsiniz. LDR sensörünün hassasiyetini, kart üzerinde yer alan trimpot yardımıyla ayarlayabilirsiniz.

•     Işık şiddet seviyesi potansiyometre ile ayarlanabilmektedir. Buna bağlı olarak röle çalıştırılır
•     Besleme voltajı: 24V
•     Çalışma Akımı: 35 mA
•     Röle gücü: 220V 10A veya DC 30V 10A
•     Kırmızı Led aktif: Devre beslemesi normal ve devre çalışıyor.
•     Mavi Led aktif: Röle çalışıyor.
•     Röle çıkış klemensleri:
  •     Açık Uç ( NO )
  •     Ortak Uç ( COM )
  •     Kapalı Uç( NC )

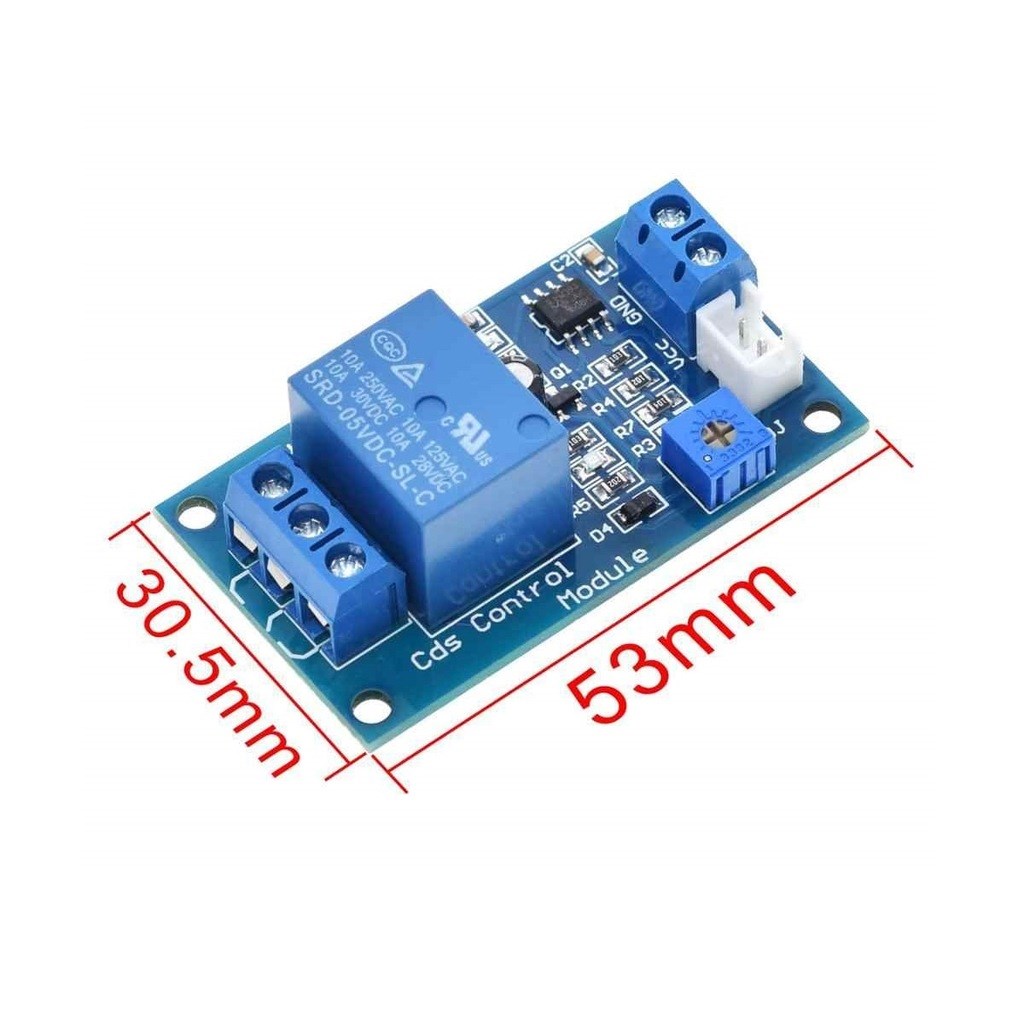

•     Ölçüler: 30mm x 53mm

Paket İçeriği:

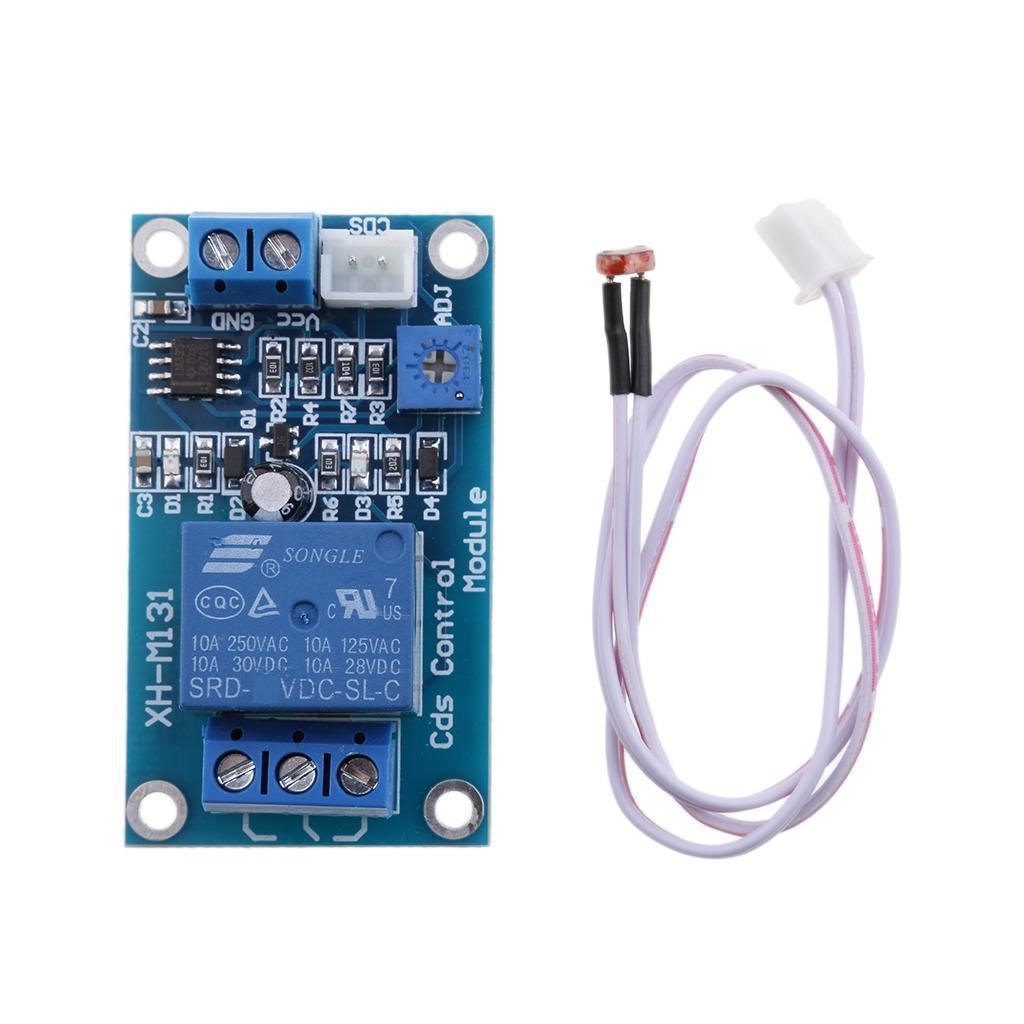

• 1 Adet XH-M131 24V Ldr Işık Kontollü Röle Kartı
• 1 Adet 30cm Kablolu Ldr Işık Sensörü
